2.11 Detetor
Os detetores (DET - detector)
tem por objetivo retificar um sinal composto por altas frequências
a fim de produzir um sinal com componentes de baixa frequência.

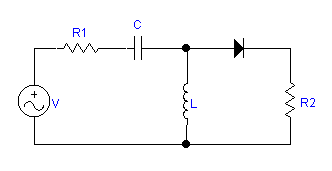

No circuito acima os elementos têm as seguintes funções:
-
os componentes L e C promovem o casamento de impedâncias do detetor
(H11=0), sendo que para uma análise simplificada, C pode ser considerado
como um curto-circuito e L como um circuito aberto (altas frequências),
e
-
o diodo retificador permite a passagem da corrente elétrica somente
no sentido de R1 para R2, comportando-se como um curto-circuito neste caso
e como um circuito aberto no caso contrário.
Quando o diodo comporta-se como um curto-circuito, o sinal incidente a(t)
é totalmente transmitido, logo b(t) = a(t). Quando o diodo comporta-se
como um circuito aberto, não há transmissão de sinal,
sendo b(t) = 0. Se a(t) for um sinal cossenoidal modulado em amplitude
a(t) = [ A + g(t) ].cos(2.p.F.t)
,
o sinal transmitido será controlado pela função cos(2.p.F.t)
e logo é possível escrever
b(t) = [ A + g(t) ].cos(2.p.F.t).s(F.t)
.
A onda quadrada s(F.t) pode ser expressa em termos da série trigonométrica
de Fourier
.GIF)
e assim, o sinal retificado b(t) pode ser reescrito como
Nota-se que o sinal b(t) possui um termo de baixa frequência [ A
+ g(t) ] / p que corresponde ao sinal modulador,
além de outros termos em frequências mais altas. Portanto,
na demodulação do sinal AM-DSB, deve ser utilizado um filtro
passa-baixas após o detetor a fim de eliminar sinais de alta frequência
gerados pelo chaveamento e identificados pelo somatório acima. Embora
não seja um circuito linear, o detetor pode ser considerado como
um circuito de conversão linear de frequência e o máximo
valor que o módulo do coeficiente de transmissão pode atingir
é KDET = 1 / p = - 10
dB.
