5.24 Modulação p/4-QAM
Embora seja simples a implementação da modulação
O-QAM, esta não permite a codificação diferencial
como no sistema DPSK, fato que requer um circuito adicional no demodulador
para recuperação do sincronismo com a onda portadora. Uma
outra solução que permite a codificação diferencial
e reduz a variação da amplitude do sinal modulado é
a modulação p/4-QAM.

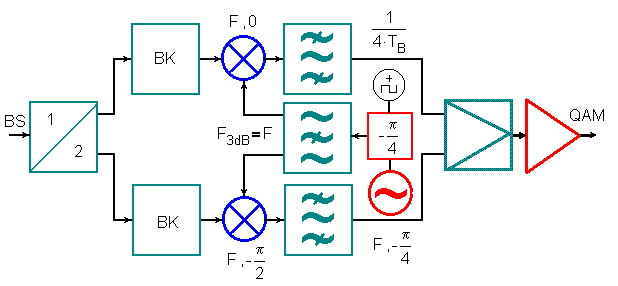

Nesta variante da modulação QAM, a fase do oscilador
que gera a onda portadora no modulador é comutada de 0 para -p/4
rad a cada intervalo de tempo 2.TB. Isto é realizado
através de um circuito defasador controlado digitalmente e em sincronismo
com o demultiplexador digital.

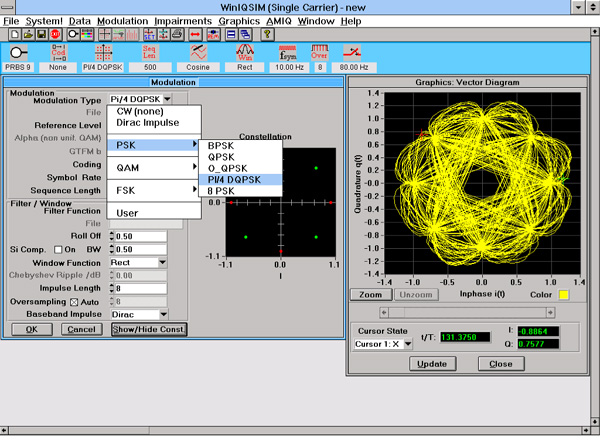

A cada intervalo de tempo 2.TB, o diagrama de constelação
é rotacionado de +p/4 rad, logo
não haverá transições abruptas passando pela
origem do gráfico.

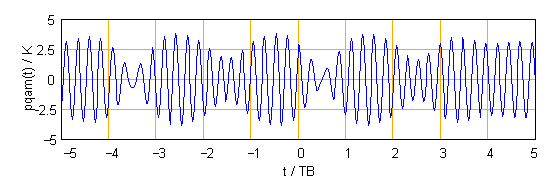

O resultado final é semelhante ao obtido através do esquema
O-QAM.
