Capítulo 6 - Espalhamento de Espectro - Página 03

6.4 Largura de Faixa do Sinal Modulado em DSSS

Como 90% da potência do sinal pseudo-aleatório encontra-se entre 0 e 1/TC, estima-se que 90% da potência do sinal espalhado também encontre-se nesta faixa, já que o espectro do sinal original é replicado a cada impulso do sinal pseudo-aleatório e multiplicado pela amplitude do impulso correspondente. Um filtro passa-baixas no modulador limita a largura de faixa do sinal espalhado em

W = 1/TC   (6-4)


6.5 Interferência e Ganho de Processamento

Se, na entrada do circuito demodulador, um sinal interferente v(t) for adicionado ao sinal g(t) modulado em DSSS, o sinal demodulado será

[ds(t) + v(t)].pn(t) = g(t).pn(t)2 + v(t).pn(t) = g(t) + v(t).pn(t)    (6-5)

caso o filtro passa-baixas do demodulador não seja utilizado. Nota-se na equação acima que o sinal demodulado apresenta um termo equivalente ao sinal modulador g(t) adicionado de outro termo que corresponde ao sinal v(t) modulado em DSSS, ou seja, o espectro de g(t) é reconstruído enquanto que o espectro da interferência é espalhado.

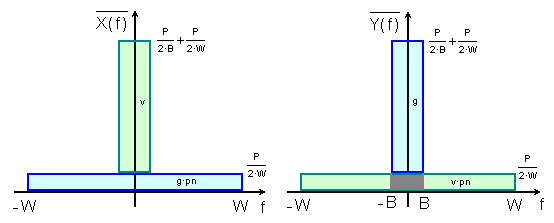

Quando o sinal resultante em (6-5) é aplicado a um filtro passa-baixas cuja largura de faixa de passagem vale B, apenas uma fração da potência do sinal interferente será recebida, denominada potência de ruído de interferência. Esta fração é aproximadamente igual à razão entre as larguras de faixa do sinal espalhado e do sinal recuperado. Assim sendo, quanto maior for a largura de faixa de espalhamento, maior será a imunidade com relação à interferência. O inverso desta razão é denominado ganho de processamento.

G = W / B   (6-6)

Se os sinais desejado e interferente apresentam a mesma largura de faixa B e a mesma potência P, a potência de ruído de interferência pode ser expressa em termos do ganho de processamento.

Pi = (P/2W).2B = P / G      (6-7)
