INSTRUMENTAÇÃO  ELETRÔNICA


Transdutor: 24PCG



1. Introdução

    O 24PCG é um transdutor de pressão fabricado pela Honeywell. Esta empresa encontra-se no mercado de transdutores de pressão desde a década de 60, e nos anos 80, expandiu sua área de atuação para outros tipos de transdutores.

1.1 Principio de funcionamento

    O transdutor 24PCG baseia-se na piezoresistividade de semicondutores, que pode ser descrita como sendo a mudança na resistência, causada pela aplicação de pressão.
    Assim, pode se aplicar esse material na confecção de sensores de força e pressão, semelhantes a sensores de pressão de fio, mas com importantes diferenças e vantagens.
    Os transdutores piezoresistivos são mais sensíveis e de fabricação mais simples, alem de apresentarem melhor sensibilidade a temperatura e a histerese.
    O material utilizado no é o silício, apresenta boas características, alem de normalmente só falhar em caso de ruptura do diafragma.
    O elemento sensível do 24PCG, consiste em 4 piezoresistores idênticos na superfície de um fino diafragma circular de silício. Uma variação de pressão no diafragma é transmitido aos piezoresistores que irão variar, e dessa forma converter pressão (grandeza mecânica) em resistência (grandeza elétrica).
    Os resistores podem ser aproximados para o seguinte arranjo:

    Neste esquema, R + DR, e R - DR representam a resistência instantânea para um determinado valor de pressão. R representa o valor da resistência quando P=0, isto é, quando os 4 resistores apresentam o mesmo valor.

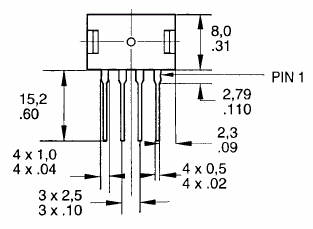

1.2. Dimensões do componente

    O componente 24PCG, possui as seguintes dimensões.



2. Especificações

     Os transdutores da série 24PC, seguem as seguntes especificações


excitação
----
10
12
V (DC)
Lineridade
----
0.25
1.0
%  medida
Repetibilidade & Histerese
----
0.15
---
% medida
Resposta no tempo
----
----
1.0
msec
Resistencia de entrada
4.0 k
5.0 k
6.0 k
ohms
Resistencia de saída
4.0 k
5.0 k
6.0 k
ohms
Estabilidade apos um ano
----
0.5
----
% medida
Peso
----
2
----
gramas



Características Ambientais
Temperatura de operação -40ºC à +85ºC
Temperatura de armazenagem -55ºC à +1000ºC
Choque Qualidade testada para 150 g
Vibração Qualidade testada para 0 à 2kHz, 20 g
Meio Limitado a meios que não ataquem polyetherimide, silício, fluorosilicone, silicone, EPDM e neoprene

Caracteristicas do 24PCG
Alcance (psi) valor max (mV) valor tipico (mV) valor min (mV) Sensibilidade
mV/psi		 Pressão max. psi
24PCG 250 145 212 280 0.85 500


3. Aplicações

    O transdutor 24PCG, é utilizado em aplicações que necessitam de precisão na medição de pressão, como por exemplo:


    Os elementos da série 24PC, não necessitam ter seu sinal ampliado.

4. Comentários

    O elemento 24PCG, é o transdutor que aprsenta meljores caracteristicas quando comparado aos outros transdutores de série 20PC, 24PC e 26PC da Honeywell. E vantajoso se optar por este componente, quando for necessario uma boa sensibilidade.

5. Referências

    Site da Honeywell :  http://www.honeywell.com
