APLICAÇÃO DO ZPC4MCE100A




A principal aplicação para o ZPC4MCE100A é em circuito para a proteção de sobre corrente.
Quando ocorre alguma falha na carga de circuitos com transistores ou com pequenos motores, é possível que esta carga tenha sua resistência abaixada a um valor bastante pequeno. Com isso ocorre um aumento de corrente no circuito. Este aumento de corrente pode seu bastante prejudicial para o motor, ou transistor, podendo vir a inutilizá-los.

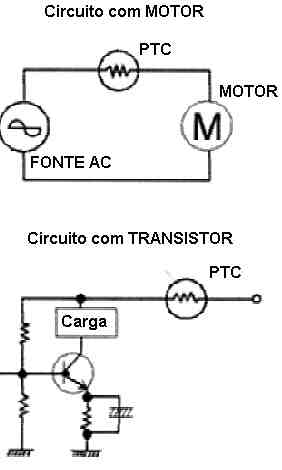

A utilização do PTC nesses circuito ocorre da seguinte forma: Ao colocar-se o PTC em série com o transistor ou o motor (observar figuras),  caso ocorra este suposto aumento de corrente, esta corrente passará pelo PTC. Devido ao efeito Joule, o aumento de corrente causa um aquecimento no componente, fazendo assim com que este aumente sua resistência. Este aumento de resitência causa então uma diminuição da corrente (U = R . I), evitando-se assim danos nos equipamentos.
É importânte salientar que dependendo do modelo do PTC, o tempo de variação de resistência pode ser muito alto, daí a necessidade de escolher um PTC próprio para esta aplicação, como é o ZPC4MCE100A.
