CARACTERÍSTICAS DO ZPC4MCC100A

O ZPC4MCC100A é um termistor PTC fabricado pela Nichicon Corp. e segue as seguintes características:

Característica
Valor
Resistência a 25 ºC
10 ohms
Tensão máxima para operação
140 volts
Temperatura de Flutuação*
-10 ºC  a  + 120 ºC
Temperatura de operação
120 ºC a 170 ºC
Máxima corrente suportável
1,5 ampère
* A temperatura de flutuação é a temperatura na qual o PTC age negativamente, ou seja, é uma faixa de temperatura que não deve ser usada.


Dimensões



Dimensão
 Valores
Diâmetro frontal
15,3 mm
Largura de perfil
6,0 mm
Distância entre os condutores
9,5 mm
Diâmetro dos condutores
0,6 mm



Coeficiente de Temperatura:

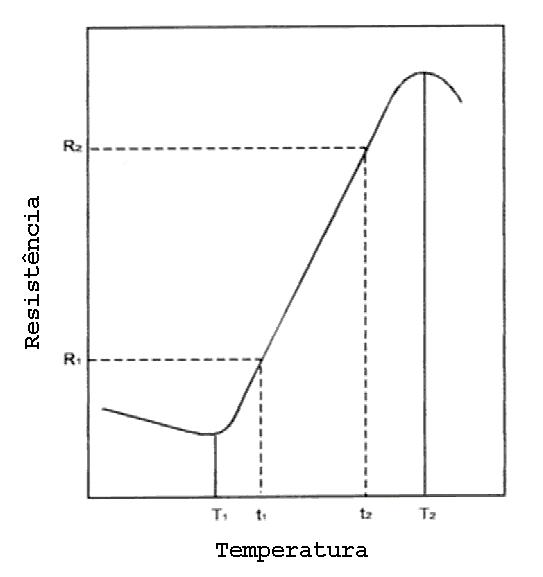

Para o cálculo do coeficiente de temperatura é utilizada a seguinte expressão:

C. T. = [(2,303 . (log R2/R1)) / (t2-t1)] . 100   [% / ºC]

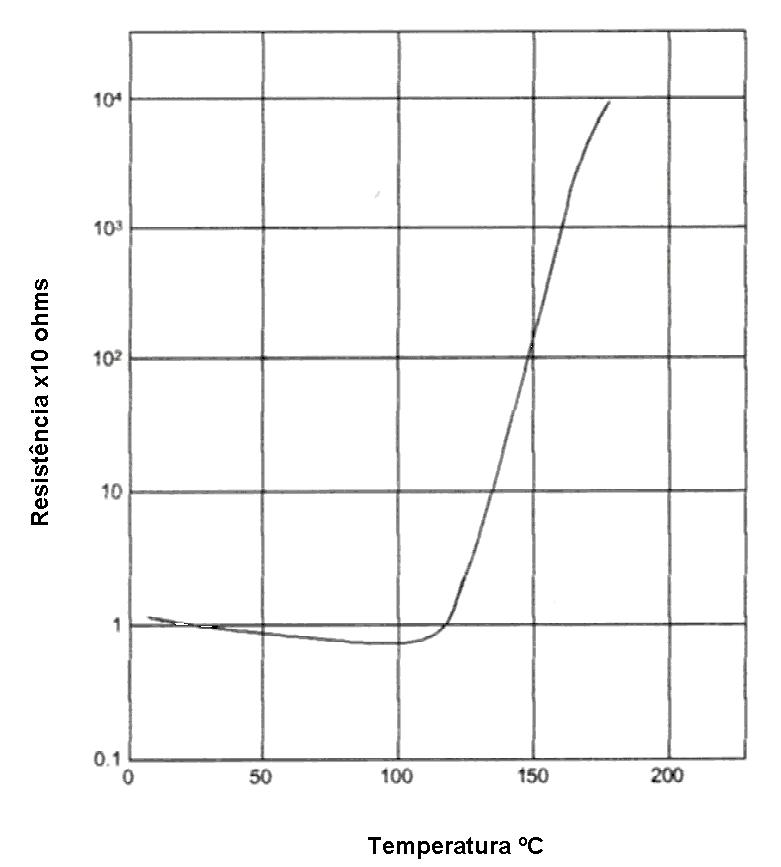

Os valores literais seguem o seguinte gráfico:


Curvas Características:




No gráfico Corrente X Tensão, observa-se um pico de corrente para cada temperatura, acima do qual deve ser o valor da corrente através do PTC para o perfeito funcionamento do componente.
No gráfico Corrente X Temperatura é visível a faixa linear de operação do PTC.
