Decodificador e emissor de Infravermelho

    Onde encontramos circuitos emissor/detetor  de infravermelho diariamente? Como exemplo temos portas que abrem automaticamente  quando uma pessoa se aproxima e fecha quando a mesma passa a porta. Essencialmente, elas operam da seguinte maneira: o emissor lança um raio infravermelho que é detectado por um fototransistor. Quando a pessoa se aproxima o raio é "quebrado".
    Acontece que um fototransistor não pode detectar a luz infravermelha e gatilha um circuito para que se abra a porta.
    Tal circuito é descrito aqui e pode ser feito em poucas horas.

Material Utilizado:


COMPONENTES QUANTIDADE
Emissor de infravermelho 1
Fototransistor infravermelho 1
7414 Trigger Inversor Hexadecimal 1
Transistor NPN 2N2222 (ou MPS2222A) 2
Resistor 220 Ohms 1
Resistor 1000 Ohms 1
Resistor 470 Ohms 2

Teoria de Operação

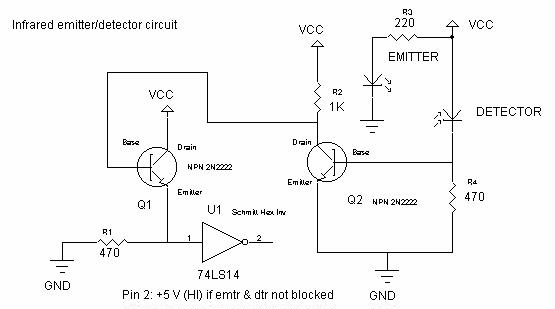

    Se o emissor e detetor não estão bloqueados, então a saída 2 do 74LS14 será alta (aprox. 5V). Quando estão bloqueados então a saída será baixa (aprox.  0V).
    O 74LS14 é um Disparador Schmitt inversor hexadecimal. Um Schmitt Trigger é um condicionador de sinal. Isto assegura que sobre um valor de limiar, sempre teremos sinais alto e baixo "limpos".
    Caso Desbloqueado: Pino 2 ALTO. Corrente  de Vcc flui através do detetor. A corrente permanece fluindo através da base de Q2. A corrente de Vcc também flui através de R2, e coletor emissor de Q2 para o terra. Como conseqüência do caminho da corrente, não haverá corrente fluindo através da base de Q1.
    O sinal no pino 1 de U1 estará BAIXO, e então o pino 2 estará ALTO.
    Caso Bloqueado: Pino 2 BAIXO. O fototransistor(detetor) corta. A base de Q2 não é alimentada, Q2 corta, e a corrente é redirecionada passando por R2 para base de Q1. Isto permite que a corrente flua do coletor de Q1 para o emissor criando um potencial no pino 1 de U1 devido a R1.
    Portanto o pino 1 de U1 estará ALTO, e então o pino 2 estará BAIXO.
