Todas as medidas de resistência estão referenciadas a 25°C. Outros pontos de temperatura de referência ou exigências de resistência são disponíveis.
A tolerância padrão é de ±10% para todos os termistores, mas podem ser especificados valores de tolerância tão baixo quanto ±1% dependendo das nessecidades do cliente.
Os termistores NTC com encapsulamento de vidro SD252G10 trabalham entre –40ºC até 150ºC.
A nomenclatura utilizada pela Wuntronic é simple e é da seguinte forma:
SD – Série do Termistor (nesse caso encapsulamento de vidro);
252 – Indica o valor da resistência a 25ºC (252 = 25x102);
G – Curva do Coeficiente Alfa;
10 – Tolerância em %.
A série de SD de termistores com encapsulamento de vidro oferecem as tolerâncias mais pequenas e baixo custo comparados com termistores em forma de "hóstia".
A resistência padrão para o termistor em questão (SD252G10) é de 2,5kW a 25ºC.

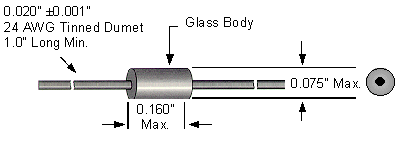

O termistor SD252G10 tem o formato de um diodo DO-35. Vide figura acima.
A tabela abaixo mostra a temperatura VS a resistência elétrica e o Coeficiente Alfa:
Temperatura (ºC) |
Resistência (x2,5k) W |
Coeficiente Alfa %/ºC |
-40,0 |
21,700 |
-5,8 |
-25,0 |
9,490 |
-5,2 |
-10,0 |
4,482 |
-4,8 |
0,0 |
2,825 |
-4,5 |
10,0 |
1,830 |
-4,2 |
25,0 |
1,000 |
-3,9 |
45,0 |
0,483 |
-3,4 |
60,0 |
0,294 |
-3,2 |
85,0 |
0,140 |
-2,8 |
100,0 |
0,094 |
-2,6 |
115,0 |
0,065 |
-2,4 |
130,0 |
0,046 |
-2,2 |
145,0 |
0,033 |
-2,1 |
150,0 |
0,030 |
-2 |
