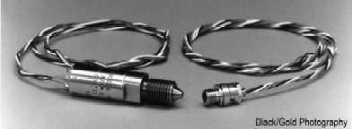

Os transdutores de pressão SPG/DPG foram projetados para suportar as condições mais adversas dos campos de extração de petróleo e mesmo nessas condições fornecer uma leitura com o máximo de exatidão como o exigido por essa indústria. A combinação perfeita entre durabilidade e exatidão asseguram a esses transdutores uma leitura confiável e uniforme nas condições ambientais mais adversas. O transdutor padrão possui uma temperatura limite de operação de 300° F, mas existem versões que atuam em temperaturas mais elevadas como 400° F e 500° F. Para os transdutores com capacidade acima de 300° F é oferecido um conector circular de aço inoxidável (Bendix 10-6P ou equivalente). É fornecido também um encaixe soldado de aço hermético inoxidável para conexão com os transdutores padrão para altas temperaturas de 400° F e 500° F. A ISI também fornece conectores para os mais variados valores de pressão dependendo do local em que o transdutor for utilizado. Como padrão é utilizado uma ponte com resistência de 1000 ohms com opcional para 3500 ohms. Para ser usado como pressão de referência os DPG possuem em seu diafragma fluídos não condutores e não corrosivos. Estão disponíveis os transdutores de 0,75 polegada e o de 0,50 polegada.

• Tipo de transdutor: diafragma metálico laminado, temperatura limite de 400° F.
• Porta de pressão: os padrões incluem 9/16 (60000 psi).
• Material padrão: os série 300 são construídos de aço inoxidável.
• Escala padrão :
• (0,75 polegadas OD) 0-1000 psi à 0-20000 psi, como referência, ± 1000 á ± 20000 psi, como diferencial.
• (0,50 polegadas OD) 0-1000 à 0-15000 psi, ± 1000 à ± 15000 psi.
• OBS: a tecnologia utilizada, embora robusta e precisa, não é aconselhada pressões de fundo de escala menores do que 200 psi.

• Excitação: 18V máx. (1000W ); 30V máx (3500W )
• Saída: 1mV/V - 3mV/V padrão
• Não linearidade:
• < 0,10% de FSO( Full Scale Output) para pressões iguais ou maiores do que 10000 psi.
• < 0,20% de FSO para pressões abaixo de 10000psi.
• Histerese: < 0,10% FSO
• Sem repetibilidade: <0,05% FSO
• Thermal Zero Shift: (compensado) < 0,10% FSO/100° F
• Thermal Span Shift (compensado) < 0,20% FSO/100° F
• Balanceamento zero: ± 0,5% FSO

· caracterização térmica para correção por computador
· Liga metálica especial
· Sensor de temperatura e/ou resistor de calibração
· Mudanças de engenharia ou sistemas de integração
· Aumento da saída

Industrial Sensors & Instruments,Inc.

308 Texas Avenue, Suite 104

Round Rock, Texas 78664

(512) 255-3790 FAX (512) 255-8655

www.i-s-i.com
