Especificações



Características:



Faixa de umidade medida 0 à 100% de umidade relativa
Temperatura -40°C a 85°C (-40°F a 185°F)
Capacitância 148 ± 1 pF à 25°C (77°F), 0% de U.R., 10kH, 1VRMS
Faixa de frequência de operação D.C. a 1 MHz
Longa estabilidade Menos de 1% de perda por ano,típicamente
Histerese Menos de 2% de U.R. a 25°C
Tensão Máxima 5 Volts 1 VRMS
Sensibilidade entre 12 e 75% de U.R. 0,4 ± 0,05% U.R./°F

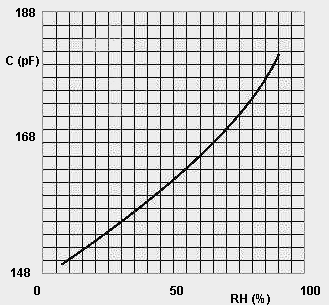

Curva U.R. x Capacitância:



Analisando o gráfico U.R. x capacitância, podemos observar a quase total linearidade da variação da capacitância devido a variação da umidade. Existirá uma pequena diferença de valores se tomarmos o sentido inverso da curva devido a efeitos de histerese (cerca de 2%).
