Sensor Hall KSY 14 de Arseneto de Gálio (GaAs)





1 Introdução





1.1 Histórico do Fabricante



A Infineon Technologies foi fundada no dia 1o de abril de 1999, como uma companhia da Siemens Semicondutores, estabelecida no ramo de semicondutores. Ela é uma companhia jovem e dinâmica, que engrenou para o sucesso no mundo competitivo da microeletrônica. Ela produz e vende semicondutores para uso em setores como fala e comunicações de dados, periféricos, comunicações sem fios, eletrônica automotiva e industrial, dentre outros.

A Infineon está entre as dez empresas no mundo que mais venderam semicondutores, representando um faturamento de 5,7% dos lucros da Siemens. A sede de seu escritório fica em Munique, Alemanha.





1.2 Sensores



Sensor é um dispositivo que muda seu comportamento sob a ação de uma grandeza física, podendo fornecer direta ou indiretamente um sinal que indica esta grandeza. Quando operam diretamente - convertendo uma forma de energia neutra - são chamados transdutores. Os de operação indireta alteram suas propriedades - como a resistência, a capacitância ou a indutância - sob ação de uma grandeza, de forma mais ou menos proporcional.

Transdutor é um dispositivo utilizado em métodos elétricos de medição que converte uma grandeza não elétrica em um sinal elétrico, dando uma resposta de natureza elétrica à grandeza em estudo.





1.3 Princípio de Funcionamento



O efeito Hall - assim nomeado após sua descoberta por Edwin Hall em 1879 - é o resultado da força de Lorentz no movimento de elétrons sujeitos a um campo magnético. A fig. 1 é uma representação do fluxo de corrente em um material que não está exposto a um campo magnético. Pode-se observar que as linhas equipotenciais, que cruzam perpendicularmente o fluxo de corrente, são linhas retas. A força de Lorentz no movimento de elétrons no material é dada por:

F = q x (v x B)

onde:  q: carga do elétron

          B: campo magnético



          O produto externo indica que a força tem uma direção mutuamente perpendicular ao fluxo de corrente e ao campo magnético. A fig. 2 é uma representação do fluxo de corrente em um material sujeito a um campo magnético perpendicular.





Figura 1                                                                                  Figura 2



O ângulo através do qual o fluxo de corrente é mudado pelo campo magnético é conhecido como ângulo Hall e é um parâmetro dependente do material, sendo determinado pela mobilidade de elétron m que também determina o coeficiente de Hall RH.

          Como mostra a fig. 2, as linhas equipotenciais ao longo do comprimento do material são inclinadas, e isso nos leva a tensão de Hall medida ao longo do material.

O efeito Hall está presente em todos os materiais. Mas ele só tem aplicação em alguns, onde a mobilidade do elétron é excepcionalmente alta. O arseneto de gálio (GaAs) é um bom exemplo desse material.





1.4 Construção de sensores Hall



Considere um determinado material, com espessura d, comprimento l e largura b, conduzindo uma corrente I1 ao longo de seu comprimento. O material está sujeito a um campo magnético B na direção de sua espessura. O resultado da ação simultânea desses parâmetros é a geração de tensão entre os pontos 3 e 4. Essa tensão é conhecida como tensão de Hall de circuito aberto V20, e a sua magnitude é dada por:

V20 = (RH/d) x I1 x B

onde RH é a constante Hall do material.

          A corrente é fornecida ao material pelos eletrodos 1 e 2 e a tensão Hall é medida nos eletrodos 3 e 4. A área efetiva do sensor de Hall é calculada pelos limites dos eletrodos.

Aef = a’ x b’

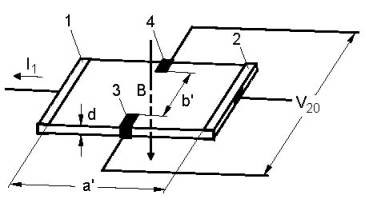

Figura 3 – princípio de construção do sensor Hall







2 Especificações





2.1 Taxa de corrente Fornecida I1N



A taxa de corrente fornecida é estabelecida por uma operação em que o sensor semicondutor Hall estabelece um sistema de aquecimento entre 10oC à 15oC. Os efeitos dessa temperatura aumentam o coeficiente de Hall como mostra a fig. 4.

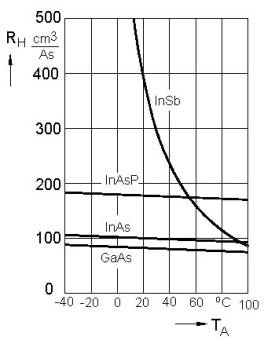

Figura 4 – a variação do coeficiente Hall RH com a temperatura



          O coeficiente Hall RH é uma constante do material e depende da temperatura. Entretanto, não é dependente do campo magnético para arseneto de gálio (GaAs) com indicações acima de 15 T (tesla).





2.2 Tensão Hall de Circuito Aberto V20



A tensão Hall de circuito aberto é a tensão de saída V20 gerada através de um elemento Hall descarregado, quando fornecido pela taxa de corrente I1N e sujeita a uma indução magnética B.





2.3 Sensibilidade de Indução do Circuito Aberto KBO



A sensibilidade do circuito aberto para indução magnética é definida pela equação:

KBO = V20 / (I1N x B)           [V/AT]





2.4 Componente Resistiva de Offset R10



Devido aos métodos de produção, a tensão Hall dos sensores inclui um offset, que é de natureza resistiva. Com indução B = 0 e uma pequena tensão V2RO presente através dos terminais de Hall, o valor máximo de R10 (resistência de entrada) pode ser compensado, usando o seguinte circuito:



Figura 5 – circuito de compensação para tensão ôhmica zero (onde R é um potenciômetro de alto valor)





2.5 Componente Indutiva de Offset A2



O chumbo, utilizado nos eletrodos de Hall, é colocado sobre o material englobando uma área A que não pode ser reduzida a zero.

          Isto significa que, no tempo, variando a indução magnética, mesmo com o valor de corrente igual a zero, a tensão induzida no encapsulamento de chumbo pode ser medida através dos eletrodos de Hall, e é dada por:

V10 = A2 x db/dT

          Isso é conhecido como componente indutiva de offset e é dada em termos da área do encapsulamento [cm2], sendo dependente da indução temporal, amplitude e freqüência.





2.6 Máxima Corrente Fornecida I1M



A máxima corrente de permissividade fornecida de um sensor Hall é fortemente dependente do método de encapsulamento e do modo de operação, ou seja, do método de resfriamento e da temperatura ambiente. O fabricante fornece o valor da máxima corrente de permissividade. Um aumento nesse valor sem precauções de resfriamento pode resultar em superaquecimento do dispositivo e conseqüente destruição do sensor.





2.7 Condutividade Térmica entre o Material do Sensor e o Encapsulamento Exterior Gthc



Para calcular a máxima corrente de permissividade fornecida por um método de resfriamento, o fabricante dá um valor para a condutividade térmica entre o sensor e a superfície do encapsulamento. O valor é referente ao calor sendo conduzido de ambos os lados do encapsulamento.



Tabela 1 – Taxas Máximas Absolutas

Parâmetros

Símbolo

Valores Limites

Unidade

temperatura de operação

TA

-40 à +175

oC

temperatura de armazenamento

Tstg

-50 à +180

oC

corrente fornecida

I1

7

mA

condutividade térmica, no ar

GthA

³ 1,5

mW/K

GthC

³ 2,2

mW/K





                     Tabela 2 – Características Elétricas (TA = 25oC)

Parâmetros

Símbolo

Valores Limites

Unidade

corrente nominal fornecida

I1N

5

mA

sensibilidade de circuito aberto

KBO

190 à 260

V/AT

tensão Hall de circuito aberto: I1 = I1N e B = 0,1 T

V20

95 à 130

mV

tensão ôhmica de offset: I1 = I1N e B = 0 T

VRO

£ ± 20

mV

linearidade da tensão Hall:



FL





B = 0 à 0,5 T

£ ± 0,2

%

B = 0 à 1 T

£ ± 0,7

%

resistência de entrada: B = 0 T

R10

900 à 1200

W

resistência de saída: B = 0 T

R20

900 à 1200

W

coeficiente de temperatura da tensão Hall de circuito aberto: I1 = I1N e B = 0,1 T

TCV20

-0,03 à –0,07

%/K

coeficiente de temperatura da resistência interna: B = 0 T

TCR10, R20

-0,1 à 0,18

%/K

mudança da tensão de offset dentro de uma faixa de temperatura

|DVRO|

£ 2

mV

componente zero indutiva: I1N = 0

A2

0,16

cm2

ruído

F

-10

dB





3 Sensor Hall KSY 14 de Arseneto de Gálio (GaAs) – Versão 2.0



O KSY 14 é um sensor Hall de íon implantado em um material monocristalino GaAs, construído em um encapsulamento plástico extremamente liso (SOH). Ele é excelente para uma elevada sensibilidade magnética e baixos coeficientes de temperatura. O chip, que apresenta dimensões de 0,35 x 0,35 mm2, é montado sob uma constituição não-magnética.

A figura abaixo mostra as dimensões do dispositivo. O KSY 14 tem uma massa de 50 mg.





Figura 6 – sensor Hall KSY 14 GaAs                                         Figura 7 – dimensões em mm











3.1 Características



·       alta sensibilidade;

·       alta temperatura de operação;

·       pequeno erro de linearidade;

·       baixa tensão de offset;

·       cápsula plástica ultra-lisa;

·       baixa componente zero indutiva;

·       espessura do encapsulamento de 0,7 mm;

·       conexões de um lado do encapsulamento.





3.2 Aplicações típicas



·       medição de corrente e potência;

·       medição de campo magnético;

·       controle de motores DC sem escova;

·       detecção de posição e rotação;

·       medição do diagrama;





4 Aplicação usando KSY 14 como um Detector de Corrente





4.1 Método Direto usando Núcleo Ranhurado

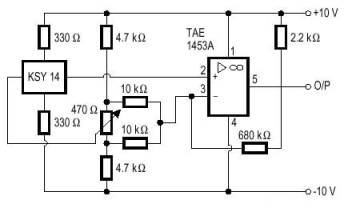

A fig. 8 mostra o arranjo de medição em que um KSY 14 está inserido no entreferro em um núcleo de ferro-doce. O núcleo possui 4 espiras de um condutor conduzindo corrente. O campo magnético gerado no entreferro foi medido pelo KSY 14 no circuito da fig. 9.





Figura 8                                                                                  Figura 9



          Os resultados dos ensaios do KSY 14 são mostrados na figura abaixo. O gráfico mostra como a corrente varia com a variação da tensão Hall.



Figura 10 – resultados dos ensaios com KSY 14





Vantagens:

·       a corrente é diretamente proporcional à tensão Hall;

·       construção simples;

·       sensibilidade.





4.2 Detecção de Corrente sem Contato pela Indução Magnética do Núcleo



O uso de um sensor Hall em um núcleo de ferro-doce permite a medida de correntes diretas com isolação completa do potencial entre a carga do circuito e o circuito de medida. O método mais simples é passar a corrente a ser medida através do núcleo de ferro-doce e então medir a indução magnética gerada no entreferro. A densidade de fluxo magnético no entreferro do núcleo é representada por:

B = (mo x n x I) / (d + IFe/mr)                    [T]

onde:  mo = 1,256 . 10-6 Vs/Am

          n: número de voltas

          I: corrente a ser medida [A]

          d: dimensão do entreferro [m]

          IFe: comprimento do caminho do núcleo de ferro

          mr: permeabilidade relativa do núcleo do material



Figura 11



Normalmente, IFe/mr é insignificante se comparado com a dimensão do entreferro d (onde IFe/mr < 100.d) e a equação acima pode ser escrita como:

B = (mo x n x I) / d







5 Conclusão



Sensores Hall de sinais encontram aplicação universal em sensores de posição sem contato, e, ao contrário de sensores indutivos, o sinal de saída é independente da operação de freqüência e eles podem ser operados em baixas velocidades, até mesmo abaixo de zero.

A maior aplicação é em motores DC sem escovas, onde o sensor Hall é acionado diretamente pelo campo magnético no estator.

Obtém-se elevadas exatidões quando o sensor Hall é usado somente para detectar a diminuição da indução no entreferro; e, pela malha fechada de realimentação, mantendo o campo magnético no entreferro em zero pela injeção de corrente dentro de uma bobina de compensação secundária. A vantagem é que fornece medida de alta exatidão, independente do núcleo e do sensor Hall. Como os tempos de resposta fornecidos são rápidos o bastante, o entreferro é sempre mantido livre do campo magnético. Uma remanência também é notada em casos de magnetização residual indesejável do núcleo (ou com queda de corrente).
