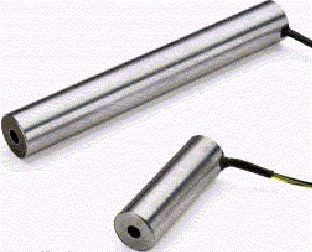

LVDT Modelo E100
Empresa Schaevitz
Especificações técnicas
| Tensão de entrada | 3 V rms |
| Faixa de freqüência de operação | 50 Hz a 10 kHz |
| Faixa de temperatura de operação | -55°C a 95°C |
Performance e especificações elétricas a 2.5 kHz
| Faixa linear nominal | ±2.54 mm |
| Linearidade | ±0.5 % |
| Sensibilidade | 96 mV/V.mm |
| Impedância do enrolamento primário | 660 ohms |
| Impedância do enrolamento secundários | 960 ohms |
Dimensões
| Comprimento do corpo | 44.5 mm |
| Diâmetro interno do corpo | 6 mm |
| Diâmetro externo do corpo | 19.05 mm |
| Comprimento do núcleo móvel | 31.8 mm |
| Diâmetro do núcleo móvel | 4,78 mm |

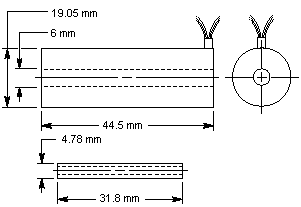

Dimensções do Modelo E100
Esquema interno do LVDT
