SHARP PD414PI

Um exemplo de fotodiodo PIN disponível, é o SHARP PD414PI. Este é um fotodiodo de alta velocidade para transmissão espacial. Suas principais características e dados serão descritos abaixo.

Características

- Alta velocidade de resposta (freq. de corte = 40MHz)

- Comprimento de onda para máxima sensibilidade: 960nm

- Máxima variação de angulo de incidência: ± 30 C

Aplicações:

- Equipamentos AV

- Computadores pessoais

- Equipamentos de informações portáteis

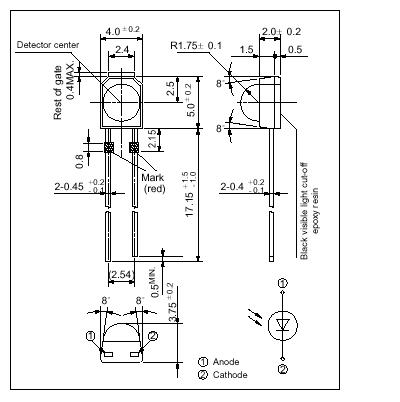

Dimensões:

Máximos Valores Absolutos ( à 25 oC ):

- Tensão Reversa = 30V

- Temperatura de operação = -25 até 85 oC

- Temperatura de armazanamento = -40 até 100 oC

- Temperatura de soldagem = 260 oC

Características Eletro-Ópticas:

- Corrente de curto-circuito: MIN= 1.3 TIP=2.1 MAX=3.1 microA

- Corrente escura: TIP= 0.05 MAX= 20nA

- Capacitância Terminal: TIP=5.1 pF

- Frequência de corte = 40MHz

- Comprimento de onda para máxima sensibilidade = 960nm

- Máxima variação de angulo de incidência = ± 30 C

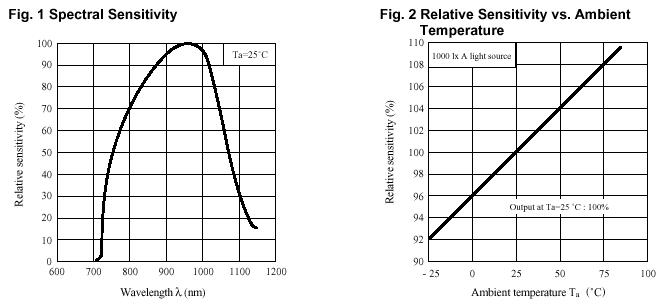

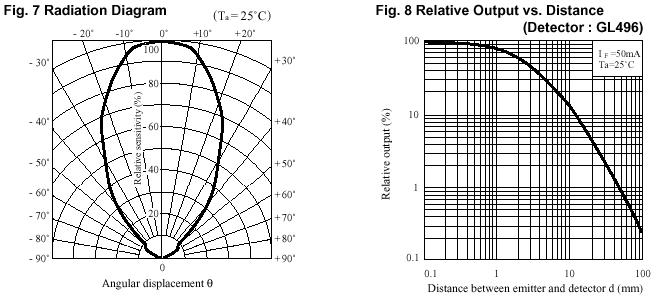

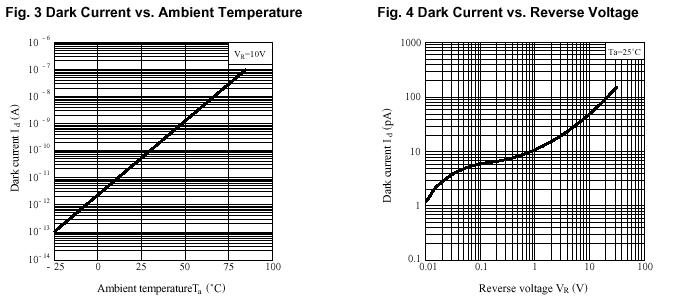

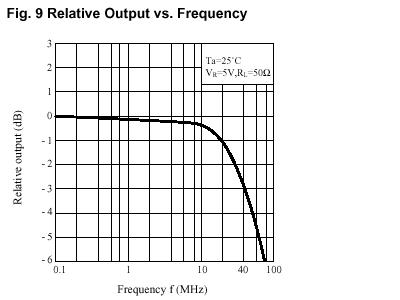

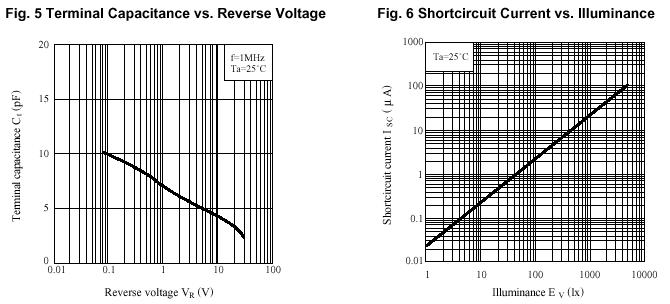

Curvas Características:
