Trabalho de Instrumentação Eletrônica



Transcondutores



Prof: Eduardo Parente



Aluno: James Hideki Abe             941620-1

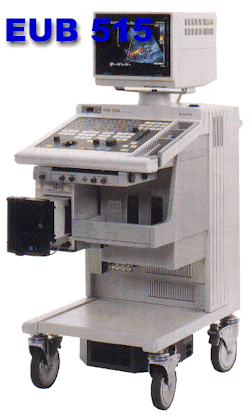

O EUB 515A é o mais versátil da família HITACHI de equipamento de Ultra-sonografia. As diferentes composições disponíveis podem ser configuradas conforme a sua necessidade. Neste equipamento é possível posterior adição da memória de imagens (cine memory), doppler e o mapeamento de fluxo à cores (color flow mapping) conforme a sua experiência, prática e a expansão de suas atividades.

A versatilidade do EUB 515A é ideal para a realização de exames abdominais, obstétricos, ginecológicos, endocavitários, urológicos, próstata, mama, pequenas partes, neonatal e intra-operatório.


O equipamento HITACHI EUB 515A permite ao usuário e realizar as medições de modo compreensivo e rápido com acesso direto através de teclados e trackball.
Possui ainda cálculos de medidas urológicas, vascular e de tableas Obstétricas.
Outro destaque especial é o programa para puncionamento que permite traçar através da tela o correto percurso da agulha.


Os produtos HITACHI continuam a liderar na tecnologia e na ampla diversificação dos transdutores ultrasônicos. No EUB 515A permite utilizar todos os transdutores de alta densidade (até 192 elementos de cristais) e ainda as mais avançadas linha de transdutores como os transdutores endoscópicos da PENTAX, simultâneo em tempo real, biplano, steering (eletrônicamente guiável), endocavitários de 200 graus. Todos os trandutores HITACHI são compatíveis para uso em doppler à cores.


O EUB 515A foi concebido para proporcionar a mais alta qualidade de definição de imagens com facilidade de operação.
O painel de controle é realçado com teclados confortáveis e trackball para a rápida manipulação e acesso para às funções e observações usuais, dispondo ainda de oito pré-selecionamentos ('preset').



Especificações Técnicas



Dimensões
- Lagura: 49 cm
- Altura: 99 cm
- Profundidade: 79 cm
- Peso: Aprox. 170 Kg.

Especificações
Modo de Apresentação
- Modo B B/M,/M
- Modo M
- Modo D, B/M/D, M/D, B/D
- Modo CFM-CFM-B, CFM-B/CFM-M, CFM-M, CFM-B/D, CFM-B/CFM-M/D, CFM-MD

Modos de Observação
- Convexo
- Linear

Transmissão e Recepção de Ultra-som
- Quatro níveis eletrônicos de foco de transmissão.
- Foco dinâmico e contínuo e abertura variável no foco de recepção.
- Três Posições para níveis de transmissão de ultra-som.
- Controle de ganho independente para oito profundidades.

Conversão de exploração digital
- Duas imagens podem ser armazenados lado a lado.
- Duas imagens em tempo real para transdutores biplanos.
- Profundidade 4,5 - 24cm
- Cinco ângulos setoriais selecionáveis com varredura à 90 graus.
- Varredura de feixe eletrônico de doppler ± 20 graus.
- Orientação de imagens: para cima-para baixo, esquerda/direita, inversão.

 Pré-processamento
- Quatro níveis de brilho
- Quatro níveis de contraste
- Quatro níveis de ganho

Pós-processamento
- Quatro níveis de correção de curvas gama.
- Variável contínua de níveis de rejeição e correção

.
Cine Memória
- Controlado por trackball
- Reprodução contínua opcional.

Funções Gerais
- Oito pré-selecionamento de imagens.
- Dez comentários pré-programados.
- Dezoito marcas de corpo.

Medidas
- Distância.
- Área.
- Circuferência.
- Tabelas Obstétricas.
- Função de cálculos e medidas vasculares e urológicas.

Doppler
- Posicionamento programável de doppler.
- Frequências referenciais de 2 a 7,5 MHZ.
PRF de 1 a 16KHZ pulsado e 25 e 50 KHZ contínuo.
- Quatro frequências de corte para "wall filter" de 50 a 1600 KHZ.
- Amostragem volume ajustável de 1-15mm cada 1mm.
- Três níveis de potências selecionável.
- Correção de ângulo para medidas de velocidade.

Mapeamento de Fluxo à cores
- Pré-configuração programável.
- Acesso rápido por simples toque.
- "ROI Box" ajustável por trackball durante observação.
- Oito tipos de mapeamento à cores.
