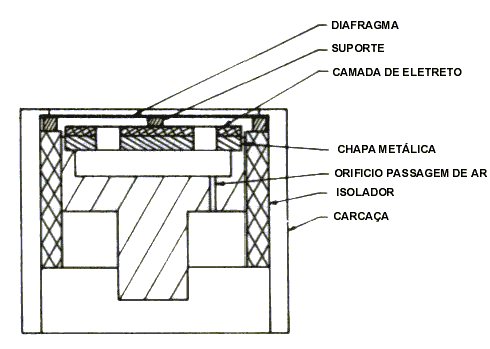

Um tipo de microfone de eletreto utiliza dois filmes plásticos, um para diafragma e o outro para um suprimento de carga fixa. O desenho esquemático deste microfone esta colocado na figura 1. O plástico de filme carregado esta preso a uma dura chapa metálica isolado do resto da carcaça do microfone. Este filme (polímero) contém uma carga que esta ligado diretamente com as moléculas do polímero que é denominado eletreto. O outro plástico fino usado como diafragma é coberto com uma fina camada de ouro, este é separado do polímero por elementos de suporte preso ao diafragma. Com o movimento do diafragma em resposta à pressão do som, a capacitância entre o diafragma e a chapa metálica varia. Devido à carga fixa, a variação da capacitância produz um sinal elétrico correspondente entre o diafragma e a chapa metálica.
FIGURA 1
O microfone de eletreto pode ser construído para ter uma excelente resposta em freqüência e uma baixa sensitividade a variação externa. Ele também é relativamente livre de ruídos em um ambiente unido, desde que não haja carga eletrostática livre sobre a superfície do filme plástico. A resposta é usualmente dada de acordo com valores particulares de incidência de som sobre o microfone. Para um microfone cilíndrico simétrico com o diafragma montado de forma perpendicular ao eixo de simetria, a propagação do som ao longo do eixo em direção ao microfone é chamada de 0° incidente ou incidente perpendicular. Propagação perpendicular ao eixo é chamada de 90° incidente ou grazing incidence. Quando o ângulo de incidência do som é de um valor diferente de 0° ou 90°, como é o que essencialmente ocorre em uma sala de alta reverberação, a média dos valores de resposta é calculada de acordo com a característica diretiva (de direção) total. Esta resposta média é chamada de resposta randômica incidente. Isto é o valor usado para avaliação de resposta na American National Standard (padrão nacional Amreciano) para nível de medida de som.

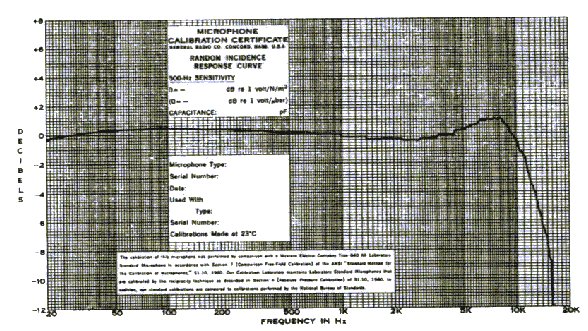

FIGURA 2
Para baixas freqüências como era de ser esperado, o microfone é essencialmente unidirecional, ou seja a resposta pouco independe do ângulo de in incidência. Com o aumento da freqüência do som, o tamanho da onda de som se torna menor comparado com as dimensões do microfone e efeitos de direção começam a ser notados. Numa dada freqüência o efeito direcional para pequenos microfones é correspondentemente menor do que para grandes microfones.

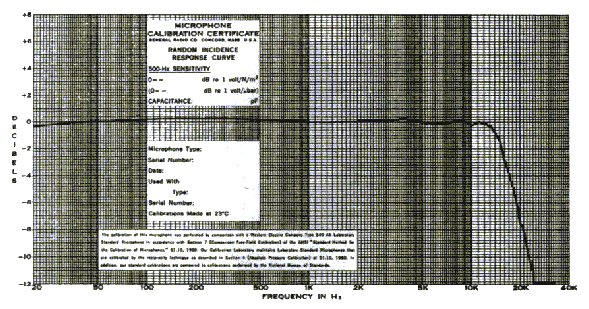

FIGURA 3
