PRIMEIRO TRABALHO DE INSTRUMENTAÇÃO ELETRÔNICA
ASSUNTO: TRANSDUTORES
TÍTULO: SENSOR ULTRA-SÔNICO DE PROXIMIDADE M30 COM SCANEAMENTO DIFUSO E SAÍDA ANALÓGICA
ALUNO: MÁRCIO ROBERTO DE CAMARGO
PROFESSOR: EDUARDO PARENTE
|
|
Este sensor de proximidade M30, provido num encapsulamento de aço escovado, usa técnicas ultra-sônicas para descobrir um objetivo e dar um sinal de tensão proporcional a distância até o objeto. A unidade pode ser ajustada para trabalhar de 0,7 V a 10 V na saída em cima do alcance de 150mm |
|
foto do sensor ultra-sônico M30 |
a 600mm. |
Este modo pode ser selecionado para processos de medição rápida desde que o ângulo de mira da irradiação ultra-sônica e a sensibilidade de recepção sejam reduzidos , então estará habilitado um tempo de resposta rápido.
|
A unidade também pode ser ajustada para dar um sinal de saída de 0,7 V a 10 V para um alcance entre 150mm a 1200mm em uma distância máxima de sensibilidade. Este modo deve ser selecionado para processos lentos permitindo uma reduzação tempo de resposta. |
|
|

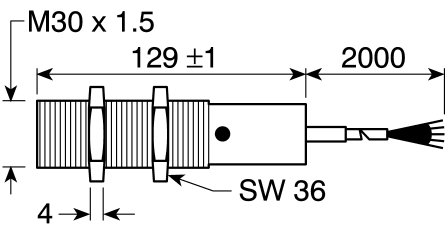

Esquemático do sensor |
A seleção de modo de operação é por via da instalação das conexões –cinza(grey) ligado ao +Ve de alimentação (max. distância) ou para 0 V (max. taxa). O alcance fixo dentro de cada modo está no potenciômetro de sensibilidade na unidade (8-17mv/mm).
A correção da mira e a instalação do dispositivo são ajudadas pelo alinhamento conduzido pelos flashes se o objetivo está dentro do ângulo de mira e dentro de uma distância fixa. A unidade também é imune à maioria dos falsos sinais gerados por várias maquinas desde que sua freqüência de portador seja de 215khz (mais de quatro vezes espectro de ruído industrial normal).
|
Especificação técnica |
|
|
Distância máxima de sensibilidade |
1200mm |
|
Distância mínima de sensibilidade |
150mm |
|
Freqüência da portadora |
215khz |
|
Alcance de compensação de temperatura |
0–50º C |
|
Tempo de resposta |
50ms typ. |
|
Linearidade |
<0,2% |
|
Saída analógica |
0,7–10 V |
|
Sensibilidade |
8–17 mV/mm |
|
Tensão de alimentação |
19–50 V d.c. |
|
Consumo de Corrente (nenhuma carga) |
30 mA |
|
Proteção de polaridade inversa |
Sim |
|
Proteção de curto-circuito |
Sim |
|
Encapsulamento / linha |
M30 x 1,5mm St.St. |
|
Código Produto |
183-537 |
Fonte:
Provido a RS através de Honeywell Control System Ltd.

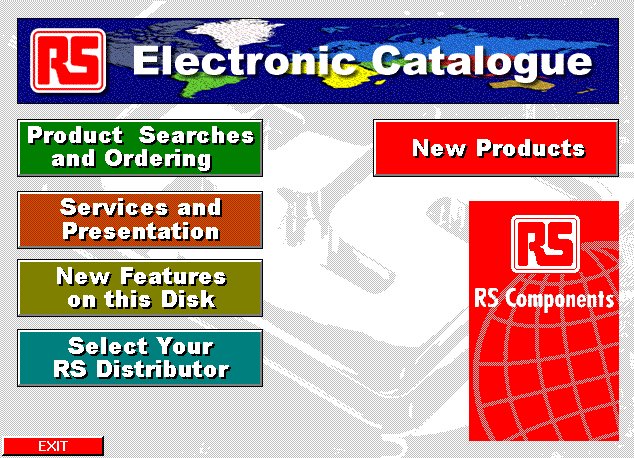

RS International Electronic Catalogue 98/99
