Entran® Accelerometers

EGR
AutoSport Racing Accelerometers

EGR-B8

1. Introdução

O acelerômetro EGR-B8 da Entran® foi desenvolvido após dez anos de experiência na formula 1, de modo a atender às necessidades das equipes e poder suportar os rigores e o duro ambiente do automobilismo competitivo

Este acelerômetro possui uma série de circuitos e mecanismos de proteção como o filtro EMI/RFI para limpar o sinal, integral overrange stops para suportar altos níveis de vibração, high level viscous damping para eliminar os efeitos de ressonância.

1.1. Princípio de funcionamento

Os acelerômetros de Entran empregam uma ponte de Wheatstone inteiramente ativa ou meia ativa consistindo de "strain gages" semicondutores, difundidos, ion-implantados de filme fino ou "strain gages" piezoresistivos epitaxiais ou "strain gages" de lâmina de metal. As "strain gages" são ligadas a um componente sensor de aceleração que é apertado em uma ou mais superfícies ou difundidos atomicamente, implantados ou crescidos como parte do componente sensor. Outras técnicas tais como um diafragma ou um coletor da força são também empregados. O componente de aceleração suporta uma massa em algum ponto ao longo de seu comprimento livre. Quando a massa experimenta a aceleração, produz uma dobra ou flexão, que cria uma tensão nas "strain gages". A tensão é proporcional a aceleração aplicada e como as "strain gages" ficam situados em áreas de esforço tênsil e compressivo, produz um desequilíbrio na ponte. Com uma tensão da excitação aplicada na ponte, este desequilíbrio produz uma mudança de tensão na saída da ponte que é proporcional a aceleração que age na massa.

1.2. O fabricante

O fabricante Entran® , além de acelerômetros produz transdutores de pressão, "load cell´s" e "strain gages". No campo dos acelerômetros a empresa oferece uma vasta gama de modelos para diversas aplicações.

1.3. Disponibilidade

O fabricante situado nos Estados Unidos faz vendas via internet para o mundo todo.

2. Especificações

2.1. Tabelas e gráficos

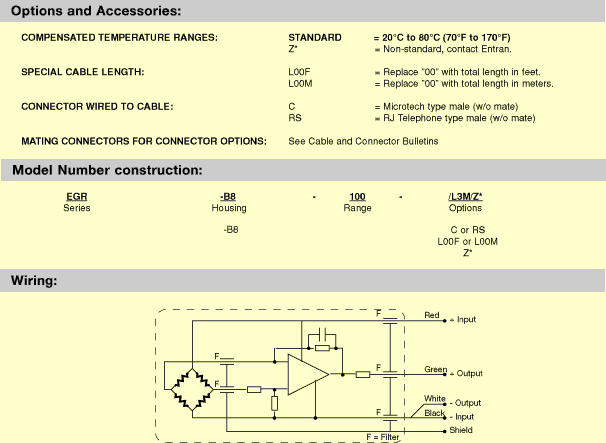

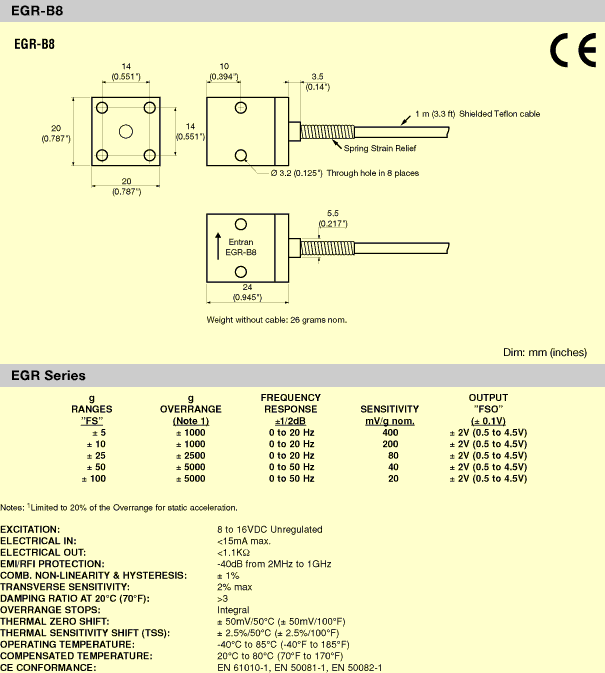

A seguir são apresentadas algumas especificações como dimensões, faixas de operação, resposta em freqüência, sensibilidade, tensão de saída, não-linearidade, temperatura de operação entre outras.

2.2. Preço

Um componente eletrônico de alta tecnologia como este transdutor possui um preço a altura, porém onde milésimos de segundo fazem muita diferença vale a pena pagar o preço.

EGR-B8 AutoSport Racing Sensors, EMI/RFI Protected, Damped US$775.

Despesas de envio não incluídas.

3. Aplicações

Por ser um equipamento desenvolvido para uma finalidade específica sua aplicação fica um tanto quanto restrita a ela.

Medindo a aceleração lateral do veículo pode-se melhorar a aderência do mesmo.

4. Conclusão

O acelerômetro EGR-B8 é um transdutor de alta tecnologia que proporciona uma medição extremamente precisa num ambiente de alta competitividade.

O preço que se paga por ele é compensado pelos resultados obtidos.

5. Referências

Home page do fabricante : www.entran.com

Solicitação de catálogo : www.entran.com/request.htm
