Sensor de Umidade

SYH-1 e SYH-2

São sensores de umidade desenvolvidos para resistir à água e ter excelente durabilidade.Sao formados por uma folha de material nao condutivo coberto nas faces por uma finissima camada de ouro.

A construçao desse sensor é tal que a umidade do ar pode penetrar com facilidade no material dielétrico alterando assim sua capacitância . A poluiçao do ar tem pouco efeito sobre o transdutor, mas vapores de solventes como acetona prejudicam e devem ser evitados.

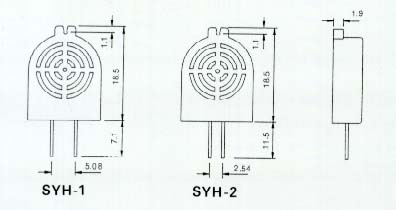

Dimensões : (unidade : mm)

Características técnicas:

Item

SYH-1

SYH-2

Rated voltage

AC 1.4Vo-p(1kHz)

AC 1.4Vo-p(1kHz)

Rated power

AC 0.26mW

AC 0.22mW

Operating temperature range

0­60 Celsius

0-60 Celsius

Operating humidity range

30­90%RH

20­90%RH

Standard characteristics

23kOhms(a 25 Celsius, 60%RH)

33kOhms(a 25Celsius, 60%RH)

Accuracy

¾5%RH(a 25 Celsius, 60%RH)

¾5%RH(a 25 Celsius, 60%RH)

Response time

< 60 seg.

< 60 seg.

Hysteresis

3%RH

3%RH



Características Padrão : (unidade : kOhms(a 25 Celsius, 1kHz))

%RH

SYH-1

SYH-2

20

-

2890

30

920

900

40

220

270

50

66

81

60

23

33

70

9.6

13

80

4.2

5.3

90

1.9

2.2

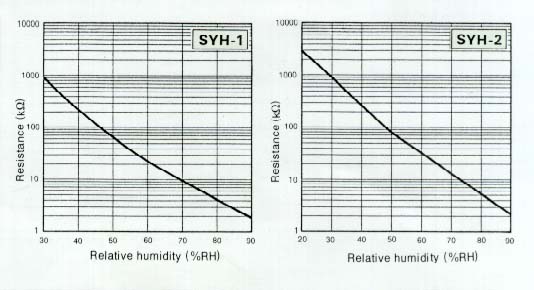

Curva Característica :

Aplicações :

Ar condicionado, incubadoras, secadores, purificadores de ar e higrômetros.





SY-RS-1

O sensor RS pode se usado em câmaras frias para o controle da temperatura, conservando assim os alimentos.

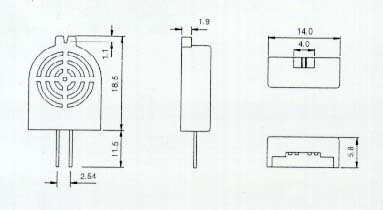

Dimensões : (unidade : mm)

Especificações :

Item

SY-RS-1

Rated voltage

AC 1.4Vo-p(1kHz)

Rated power

AC 0.22mW

Operating temperature range

0­20 Celsius

Operating humidity range

40­95%RH

Standard characteristics

3.9kOhms(a 5 Celsius, 80%RH)

Accuracy

¾5%RH(at 5 Celsius, 80%RH)

Response time

< 60 seg.

Hysteresis

3%RH



Características Padrão : (unidade : kOhms(a 25 Celsius, 1kHz))

%RH

SY-RS-1

40

353

50

88.4

60

27.5

70

9.8

80

3.9

90

1.6

95

1.1

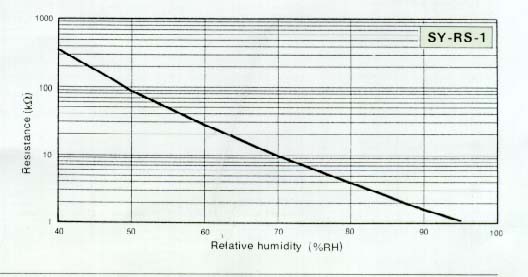

Curva característica:

Aplicações :

Refrigeradores e câmaras de baixa temperatura.


Referências:

Samyoung componentes
