APLICAÇÕES

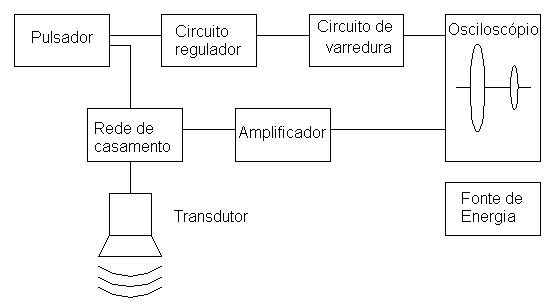

 O transdutor emissor de ondas ultrasônicas necessita de um oscilador-acionador para gerar a onda, e o transdutor receptor deve ter sua saída conectada ao osciloscópio ou outro dispositivo que permita a leitura de informações. O diagrama básico mostrado utiliza apenas um transdutor, que age como transmissor e receptor:



APLICAÇÕES MÉDICAS

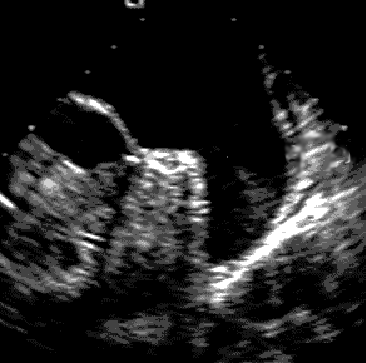

 As vibrações ultrasônicas podem ser transportadas para equipamentos de cortes e perfuração utilizados em cirurgias e processos odontologicos. Pulsos ultrasônicos podem ser envidados para dentro do corpo sem necessidade de cirurgia, como para eliminar pedras nos rins. Baseado no princípio de que tecidos diferentes possuem diferentes velocidade de propagação de ondas ultrasônicas, transdutores ultrasônicos tem sido amplamente empregados em imagens médicas  para diagnósticos do estada de doenças e evolução de órgão e estruturas internas,  monitoramento de fetos e ecocardiogramas (figura abaixo). Como dissipação de energia destas ondas produzem aquecimento e movimento de meios líquidos, temos também a massagem e terapia ultrasônica.





APLICAÇÕES INDUSTRIAIS

1.Controle de curva

2. Diâmetro do cilindro,
Controle de tensão

3. Controle de nível
de líquido

4.Detecção para alta

velocidade de contagem

7.Sensoriamento robótico

8. Controle de altura
de pilha

9. Nível de tinta
Locais de difícil acesso

10. Detecção de pessoas

11. Detecção de Veículos
Montagem automotiva

12. Detecção de Partes
Irregulares

13. Detecção de presença

14. Selecionamento de caixas
utilizando sistema de
multimonitoramento

15. Sistema ultrasônico
para contornos

16. Medição de espessura

17. Detecção de quebra

de rede

18. Inspeção de controle
de qualidade

19. Dois sensores para
obter o ângulo relativo

20. Medição sem transdutores
não dispostos em ângulos retos



TESTES NÃO DESTRUTIVOS - NDT



Transdutores ultrasônicos também são largamente utilizados na detecção de falhas internas em materiais sólidos e compósitos sem a necessidade da destruíção do corpo de prova. Uma onda ultrasônica atravessa o corpo de prova e qualquer falha é detectada pois esta gera um eco antecipado ou interrupção da onda. A vantagem dos sensores microeletromecânicos é que estes possibilitam NTD sem a necessidade de camada de acoplamento de impedância, um grande incoveniente para sistemas de automação deste tipo de teste.





Imagem de corrosão em uma placa de alumínio usando transdutor ultrasônico

de silício com NTD acoplado a ar.
