TRANSDUTOR ESCOLHIDO

O Transdutor Ultrasônico escolhido foi o Sensant's Silicon Ultrasound™ Immersion Broadband 1 - 6 MHz  - 5 mm , especificado assim pelo seu fabricante, SENSANT CORP, custando $395,00 o kit que compreende dois sensores com um metro de cabo cada, e pode ser adquirido pela internet no site do fabricante

O transdutor apresenta a forma mostrada na figura abaixo, sendo seu diâmetro de abertura de 5 milímetros quadrados. Infelizmente o fabricante não coloca em seu datasheet as dimensões totais com o encapsulamento. Uma das características é o pequeno fator de forma quando comparado aos sensores piezoelétricos. Além disto, apresenta reduzida zona morta e é ideal para aplicações onde o espaço é reduzido. O transdutor também apresenta alta repetibilidade de performance. O sensor não é ressonante em aplicações imersas (ao contrário dos piezoelétricos) o que permite maior largura de banda. A conexão dos cabos é feita através de um conector BCN comum no mercado e próprio para conexão com o osciloscópio. Fornece dois canais separados para emissão e recepção, que facilita o projeto.

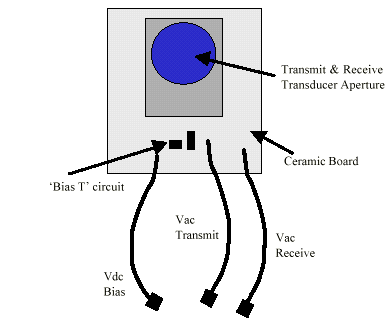

Quando trabalhamos  com este tipos de sensores microeletromecânicos, temos que usar uma tensão de polarização que é aplicada pelo circuito de polarização do tipo 'T' abaixo já incorporado ao encapsulamento.A tensão recomendada é de 100V, mas como a corrente de polarização é

Especificações de performance:

Frequência Central : 3.5 MHz

Largura de Banda : (-6bB) 140%

Tipica perda de inserção : - 45 dB

Especificações elétricas:

Polarização DC:  100  V  - sugerido

Sinal AC :     1-10Vpp      - sugerido

Dimensões:

Abertura : 5 mm^2

Tamanho do chip de silício: 5.1 mm^2

Espessura: 2 mm

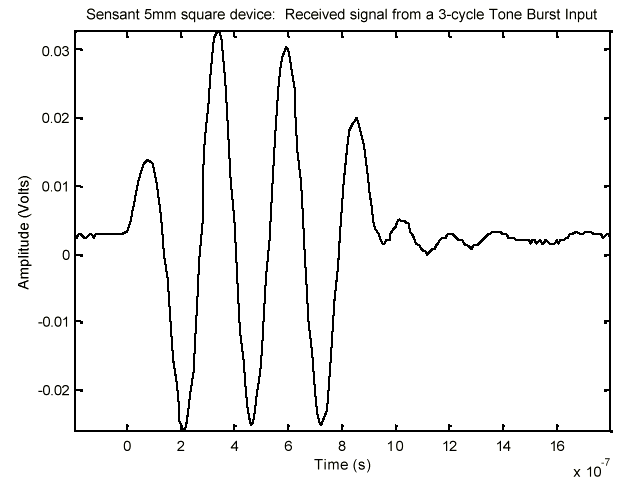

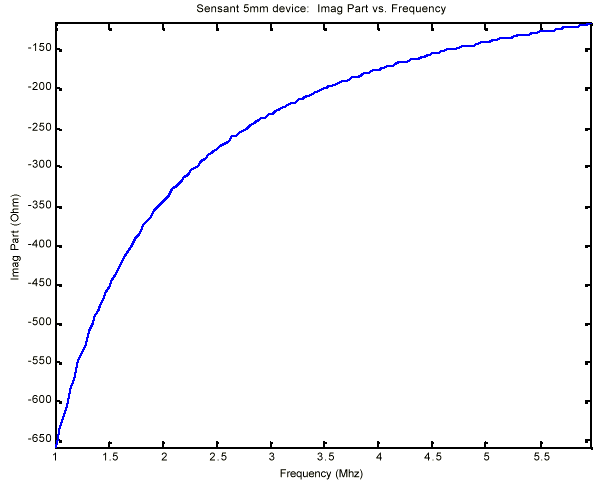

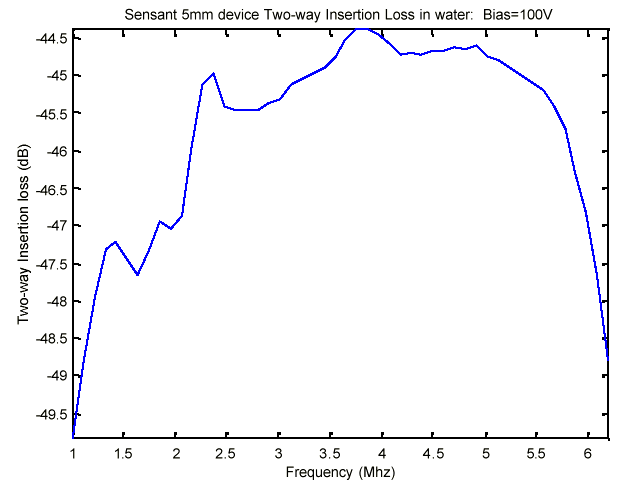

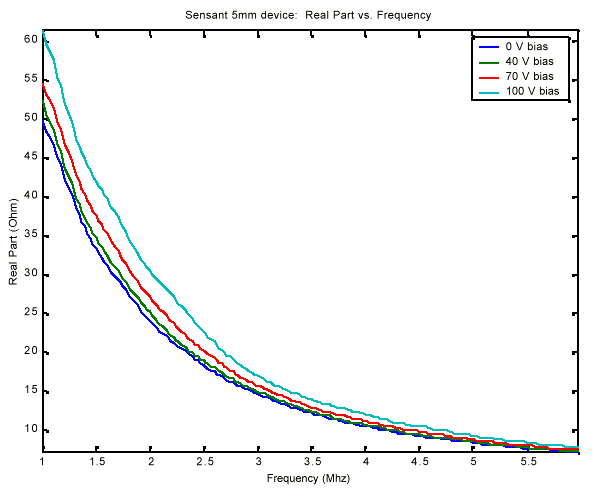

Gráficos demonstrativos:
