Marcos1 OBJETIVO Neste trabalho será apresentado o sensor de pressão contínua que se utiliza de um trandutor piezoresistivo para obter a medição. O sensor em foco é o Nivelco 790-1-P-1. 2 INTRODUÇÃO 2.1 Piezoresistividade Um material piezelétrico é aquele que, quando exercido uma força sobre o mateiral este traduz a força em diferença de potencial e vice versa. Um transdutor piezoresistivo funciona da mesma forma, ou seja, reverte a força exercida sobre ele em uma diferença de resitência.
Figura 1 - Tipos de estímulos em um trandutor - Referência 1 2.2 Sensor de presão Os sensores de pressão são usados há muito tempo, e estão hoje à nossa volta monitorando pressão dos fluidos em canos, motores, sistemas hidráulicos ou na natureza . A maioria dos sensores modernos de pressão utilizam-se do principio da piezoresitência. A pressão causa ao material uma diferença de potencial de uma certa taxa relacionada à variação. A vazão corresponde a uma pressão associada. Esta carga alimenta um sistema de controle o qual pode ser analisado. A medição é obtida a partir de um diafragma em contato com a água, este diafragma exerce uma pressão no sensor o qual traduz para uma saída de 4 a 20mV. Um tratamento deste sinal possibilita a análise. Ao lado é representado o sensor da categoria 790 do fabricante Nivetec.

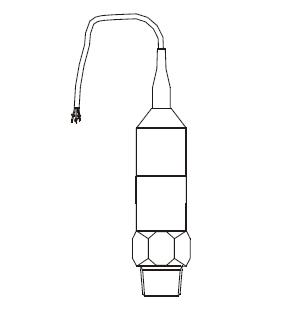

Figura 2 - Um transdutor de pressão - Referência 4 Figura 3- [A implimentação do sensor|http://calypso.inesc.pt/FCUL/FMR/docs/WebsterCh2Jasa.pdf] - Referência 6 3 ESPECIFICAÇÕES A seguir são apresentadas as especificações deste sensor. A tabela foi retirada diretamente do manual do sensor.
Figura 4 - O sensor de pressão da série 790 - Referência 4 4 APLICAÇÕES Este tipo de sensor pode ser utilizado em várias aplicações, como no controle de processos industriais, na refrigeração, no saneamento, na proteção de bombas e outras. A seguir há um exemplo de uma aplicação típica que é o controle de nível de uma caixa d'água. A partir deste sensor de pressão e com o condicionamento correto da saída e sabendo a forma deste tanque teremos o nível do mesmo. Em outra aplicação teríamos a regulação de pressão máxima dentro do tanque. Abaixo é mostrada a figura de uma possibilidade de aplicação. Figura 5 - A aplicação - Referência 7 5 CONCLUSÃO A utilização de sensores de pressão é muito vasta, podendo ter diversas aplicações como já mencionado. Monitorar pressão de fluidos em canos, motores, sistemas hidráulicos ou na natureza são algumas aplicações. O condicionamento do sinal pode ser consideravelmente fácil e também a implementação. A precisão do trandutor e a faixa de aplicação vão depender da aplicação em específico. Sensores de pricípio piezo-resistivo são usados largamente devido a sua ótima resposta aos estímulos. 6 Bibliografia 1. UCLA http://www.ee.ucla.edu/~wu/ee250b/Piezoresitivity.pdf Visitada em 09/06/06 2. Escola politécnica de USP http://www.poli.usp.br/d/PMR5222/pmr5222_aula8.pdf Visitada em 09/06/06 3. WiseGeek! [http://www.wisegeek.com/what-are-pressure-sensors.htm] Visitade em 09/06/06 4. Nivetec Visitada em 09/06/06 5. Instituto de Pesquisas Nucleares http://www.ipen.br/cen/cent/lab-3.html Visitada em 09/06/06 6. Inesc [[http://calypso.inesc.pt/FCUL/FMR/docs/WebsterCh2Jasa?.pdf]] Visitada em 09/06/06 7. Campogrande.net http://www.campogrande.net/raphael/sensores.ppt Visitada em 22/06/06 Páginas que fazem referência:
