versao doc (baixar em Anexos) Universidade Federal do Paraná Setor de Tecnologia Departamento de Eletricidade Disciplina: TE063 – Instrumentação Eletrônica Sensor de Cor Sick
Orientador: Prof. Eduardo Parente RibeiroAluno: Oscar Kim Júnior Curitiba – junho/2006 1. Introdução O
sensor de cor, objeto do presente estudo, cuja função é detectar a cor
de objetos a uma distância pré-determinada, consiste em uma aplicação
específica de um sensor fotoelétrico. Os sensores fotoelétricos
abrangem outras aplicações como as que utilizam a detecção por
infravermelho, os sensores a laser, amplificação para fibras óticas
etc. Os sensor de cor, baseados no princípio fotoelétrico, consiste de
um transmissor constituído de 3 LED’s nas cores vermelha, verde e azul e um receptor a fototransistor. O Fototransistor é um transistor cujo encapsulamento permite a incidência de luz sobre a junção base- coletor. A corrente gerada pela luz na junção é amplificada pelo transistor, como se fosse uma corrente de base convencional. A corrente de coletor do fototransistor é, portanto, proporcional a intensidade luminosa incidente sobre o componente.
Figura 1 [1] Modernamente
os fototransistores estão sendo utilizados em conjunto (C.I.) com
diodos emissores de luz num único encapsulamento, os quais são chamados

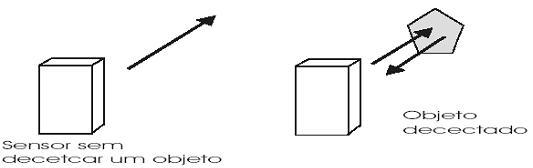

de acopladores ópticos ou fotoacopladores. 2. Princípio de Funcionamento do sensor de cor Os sensores de cor utilizam um princípios básicos de detecção conhecido como sistema por difusão (Figura 2). Neste sistema, de acordo com a ref.1?, o transmissor e o receptor são montados na mesma unidade, o que é chamado de fotoacoplador. O transmissor
envia o feixe de luz através de um fotodiodo (LED’s nas cores vermelha,
verde e azul), que pode ser em flashes, com alta potência e curta
duração, para evitar que o receptor confunda a luz emitida pelo
transmissor com a iluminação ambiente. O acionamento da saída ocorre quando o objeto a ser detectado entra na região de sensibilidade e reflete para o receptor (fototransistor) o feixe de luz emitido pelo transmissor. Após, o sensor de cor calcula
as coordenadas de cromaticidade da radiação refletida e as compara com
o valor de referência previamente armazenado. Se o valor estiver dentro
da faixa de tolerância determinada, é ativado um chaveamento de saída (transistor NPN ou PNP, TRIAC’s, Relé, Tiristores).  Figura 2 [1] Conforme
afirma o fabricante, o tipo de material que o objeto é construído e a
sua cor influenciam na distância sensora operacional do sensor. Se
houver uma distância sensora definida como a máxima distância entre o
sensor e o alvo padrão, segundo as leis da reflexão da física, a

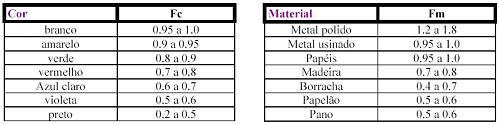

distância sensora operacional pode ser baseada na seguinte fórmula: Distância sensora = 0.81 x Distância sensora nominal x F F= Fc x Fm. Exemplo: papelão (0.5) preto (0.5) gera um fator de 0,25  Tabela 1 ref. 1? Outros fatores podem influenciar a distância sensora, tais como: rugosidade, tonalidade, dimensões etc.Os
sensores de cor da Sick, segundo o fabricante, podem detectar tanto
cores de objetos opacos através da reflexão do próprio acionador, bem

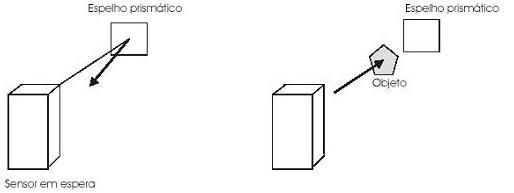

como materiais transparentes. Em detecção de materiais transparentes é
utilizada uma técnica baseada no sistema reflexivo de acordo com a

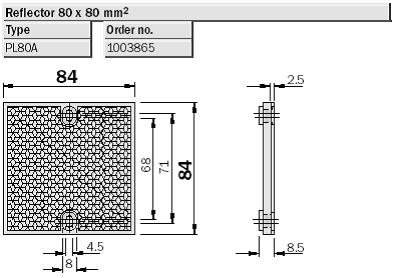

figura 3.  Figura 3 [1] Porém,
o feixe de luz passa pelo material translúcido e é recebido pelo
fototransistor após sua reflexão em um refletor prismático (Figura 4).
Nesse tipo de refletor, o feixe de luz refletido é paralelo ao feixe
emitido pelo transmissor, devido às suas superfícies inclinadas a 45º,
o que não acontece quando a luz é refletida diretamente por um objeto,
onde a luz se espalha em vários ângulos.  Figura 4 [2]De
acordo com a SICK Sensores, objetos que possuem pintura metálica ou que
emitem brilho intenso podem significar dificuldades na detecção dos
mesmos. Por isso, há a necessidade de instalar o sensor com uma pequena
inclinação em relação ao objeto (entre 10º e 30º) para evitar erro de
leitura.  Figura 5 [3] 3. Características Especificações do sensor de cor CS84 Denominação | Especificação | Reconhecimento | 4 cores | Alcance | 12,5 mm (modo difuso) | Tolerância | +/- 3 mm | Frequência de chaveamento | 1,3,6 kHz | Temperatura ambiente de operação | -10ºC a 55ºC | Sinal de Saída | < 2 V | Fonte de Luz | LED (vermelho, verde e azul) | Peso | 400 g | Grau de Proteção | IP67 | Tensão de alimentação | 10-30 V | Consumo | 80 mA |
Tabela 2 [4] Quando
a cor é um critério decisivo na detecção, verificação e escolha de
objetos os sensores CS84 da SICK representam uma boa solução, de acordo
com o fabricante. Não necessitam contato com o objeto a detectar e
possuem um sistema teach-in o qual é possível memorizar 4 cores. A
interface de programação (Figura 6) é de simples manuseio e permite a
programação de maneira fácil. É possível, através desse painel do
sensor, definir uma cor e suas diferentes tonalidades para servir de
referência de atuação.
Figura 6 ref.3? 4. Manutenção Os sensores da Sick não requerem manutenção, porém o fabricante recomenda que se faça periodicamente: - Limpeza das superfícies óticas; - Verificação das conexões; - Repetição das cores na programação teach-in. 5. Aplicações O

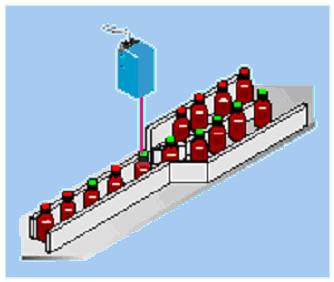

projeto abaixo mostra uma simples aplicação do sensor de cor SICK onde
sua função é identificar as garrafas de tampa verde e vermelha
comandando a separação das mesmas na linha de produção de uma fábrica
de refrigerantes.  Figura 7 [5] É
grande a importância dos sensores de cor nos processos de fabricação
das indústrias. São diversas atividades que aplicam os sensores de cor
para tarefas simples como a identificação ou a escolha de objetos
coloridos. Erro
de Pintura - Na linha de montagem da industria automobilística, na fase
de pintura e funilaria, o sensor de cor pode ser útil na identificação
precisa da cor certa ou se há variações indesejadas para refugar peças
com defeitos de pintura.Cortes
com Precisão – Uma indústria de salames poderá utilizar sensores de cor
para produzir corte de empacotamento em série do produto, mediante o
reconhecimento de uma pequena fita colorida na embalagem.Além de outras que necessitam de identificação, seleção, classificação de produtos e serviços.Os
sensores de cor Sick apresentam uma série que oferece diferentes
características que podem ser indicadas para uma ou outra aplicação de
acordo com essas características. Por exemplo, o alcance ou o número de
cores a ser programada. Isso mostra-se como vantagem do fabricante em
relação aos demais que possuem limitações em suas aplicações. A tabela
3 mostra alguns desses sensores. Modelo | Tipo saída | Freq. chaveam. | Cores | Tolerância | Alcance | CS1-N1111 | NPN | 1 kHz | 1 | +/- 2 mm | 12,5 mm | CS1-P1111 | PNP | 1 kHz | 1 | +/- 2 mm | 12,5 mm | CS3-N1132 | NPN | 3 kHz | 3 | +/- 2 mm | 12,5 mm | CS3-P1132 | PNP | 3 kHz | 3 | +/- 2 mm | 12,5 mm | CS81-N3612 | NPN | 1,3,6 kHz | 1 | +/- 3 mm | 60 mm | CS81-P3612 | PNP | 1,3,6 kHz | 1 | +/- 3 mm | 60 mm | CS84-N1112 | NPN | 1,3,6 kHz | 4 | +/- 3 mm | 12,5 mm | CS84-P1112 | PNP | 1,3,6 kHz | 4 | +/- 3 mm | 12,5 mm |
Tabela 3 ref.6? Dentre muitos fabricantes, pode-se citar a título de comparação o sensor de cor Colorsight da Allen Bradley e ifm. É possível identificar vantagens e desvantagens em poucos aspectos na comparação entre os fabricantes( ver tabela 4). Normalmente
os fabricantes costumam ter uma, duas ou quatro opções de sensor de
cor, o que pode deixar a Sick em destaque no mercado devido a ela
possuir uma linha completa de sensores de cor com características
diversas para para cada tipo de aplicação. 6. ConclusãoO
estudo realizado possibilitou conhecer o princípio de funcionamento de
um sensor de cor. Adquiriu-se uma visão geral sobre fototransistores e
fotodiodos, permitindo ampliar conhecimento sobre materiais, partes
constituintes de um sistema de transdução e noções sobre sistemas de
automação industrial e instrumentação eletrônica.Ao final deste estudo pode-se também adquirir habilidade em pesquisas. 7. Referências
[4]: SICK SENSORES, Sensores Industriais/Sensor de Cor,
http://www.mysick.com/partnerPortal/eCat.aspx?go=Finder&Cat=Row&At=Fa&Cult=English&Category=Produktfinder., 15/06/06.
[5]: SICK SENSORES, Sensores Industriais/Sensor de Cor, http://www.mysick.com/saqqara/pdf.aspx?id=im0014093, 15/06/06. [6]: SICK SENSORES, Sensores Industriais/Sensor de Cor, http://www.mysick.com/partnerPortal/eCat.aspx?go=Finder&Cat=Row&At=Fa&Cult=English&Category=Produktfinder, 15/06/06.
[7]: ifm-eletronic, RGTecnologia, SICK SENSORES, sítio dos fabricantes, http://www.ifm-electronic.com/ifmbr/web/pselect21_40_40_30.html, http://www.mysick.com/partnerPortal/eCat.aspx?go=Finder&Cat=Row&At=Fa&Cult=English&Category=Produktfinder, http://www.rgtecnologia.com.br/mostra_produtos.asp?prodtipo=5 (acesso em 15/06/2006).
Por
fim, relativo ao objeto de estudo, foi possível verificar que os
sensores de cor série CS da Sick representam uma boa opção em relação
aos demais fabricantes. A série disponibiliza uma variedade de opções
que atende às diversas aplicações em vários ramos da indústria.
|
