Descrição



Fabricante : Patriot Sensors & Controls

Transdutor de Pressão : Série KM



    Este fabricante apresenta os transdutores de pressão da série KM, os quais oferecem uma saída de alta resolução sob um largo alcance de temperatura. Isto é obtido através de correção digital do sinal de saída dentro de unidades eletrônicas. Cada unidade é individualmente calibrada para uma performance padrão, promovendo exatidões maiores do que usualmente obtido em outros transdutores de pressão.



Performance
Faixa de pressão (Unidade padrão- PSI)
Série : KML o-15, 0-20, 0-30, 0-50
Série : KM 0-100, 0-150, 0-200, 0-300,

0-500, 0-1000, 0-1500, 0-2000,

0-3000, 0-5000, 0-10000

Série : KMH 0-15000, 0-20000, 0-30000
Exatidão (Estática) :

(inclui não-linearidade, histerese,

e repetibilidade)

+0.1%
Exatidão (Absoluta) :

(inclui todos os erros sobre a faixa de

temperatura compensada)

+0.5%
Sobre-pressão : aproximadamente 20000 PSI
Pressão de rompimento: aproximadamente 20000 PSI
Propriedades Mecânicas
Freqüência (Natural) : 35 kHz (somente o diafragma)
Composição : Camadas de aço inoxidável e titânio

Propriedades Elétricas

Resitência de Isolamento : 100 Mohms à 500 Vdc, 68ºF, 80%RH
Tensão do Dielétrico (Máxima) : 750 Vdc
Corrente de Drenagem : 10 mA máx.
Tempo de Resposta : 3.5 ms para alcançar 63% da escala total de saída

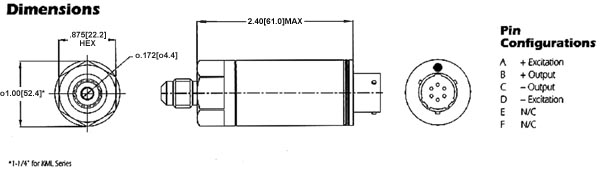

Conector : 4 pinos : MS3113 H8-4P

6 pinos : MS3113 H10-6P

Excitação : 10-40 Vdc
Saída : 0-5, 1-6, 0-10, 1-11 (Vdc)
Faixa de Operação de Temperatura : -64 à +255ºF

-55 à +125ºC

Faixa de Compensação de Temperatura : -64 à +255ºF

-55 à +125ºC

Vibração : 10 G's pico à pico senoidal (2-2000 Hz)
Choque : 20 G's 1/2 sinal de onda por 11 ms
