Circuito Interno da Família ADLX

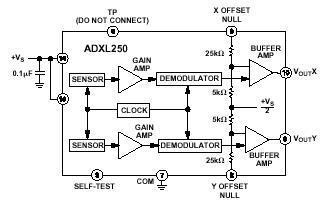

A Figura 7, representa através de diagrama de blocos o circuito de medição do sensor ADLX250, onde existem dois circuitos idênticos, um para cada eixo de medição. Se consideramos somente a metada superior do diagrama abaixo teremos a representação do sistema de um único eixo. Na realidade, toda a familia ADLX utiliza o mesmo circuito, variando somente a qualidade de seus componentes para assim variar a escala máxima e a precisão..

Figura 7

Para facilitar a análise do diagrama, consideraremos apenas a metade do mesmo, sendo que o funcionamento é análogo para a outra parte.

Como representado acima, o sensor (as placas dos capacitores) é polarizado com um clock interno, cada placa recebe uma onde quadrada em anti-fase com a onde recebida pela outra placa. Esta característica determina a polaridade da aceleração. As ondas aplicadas as placas também possuem grande amplitude, que é responsavel pela baixa sensibilidade a ruídos.

A amplitude da onda quadrada na saída do sensor é proporcional ao deslocamento da placa central dos capacitores diferenciais. quando em repouso o deslocamento da placa é zero e portanto a tensão AC na saída do sensor é zero. Quando ocorre um deslocamento da placa, ou seja, o sistema sofree uma aceleração, desbalanceando os capacitores diferenciais e gerando uma saida AC no sensor.

Esta saída, depois de amplificada, é demodulada em um demodulador que amostra a saída do amplificador. Uma vez estabilizada a saida do amplificador e detectada a diferença entre os sinais recebidos das placas e o recebido do clock, a tensão de off-set do amp-op é retirada, restando apenas o sinal que representa a aceleração. O demodulador e as placas são sincronizadas,esta característica permite que o demodulador rejeite todas as freqüências que não sejam fornecidas pelo clock. Esta característica torna a família ADLX praticamente imune a interferências eletromagméticas e de radio-freqüência.

Após o demodulador o sinal passa através de um filtro passa baixa Bessel de dois pólos e ganho 3, onde a outra entrada do filtro esta conctata a um divisor resistivo de ganho 1/6 que é ligado ao encapsulamento e pode ser usado para o ajuste do ponto de zero-g.

O pino 9 do encapsulamento é o pino de auto-teste, que é ativado com lógica alta, aplica-se um sinal conhecido a entrada do sensor e verifica-se se a saida é a esperada. Este pino é designado para o teste de precisão e não de sensibilidade do sensor.
