Como visto na seção anterior o ADLX250, possui todo o circuito de condicionamento internamente. Mesmo assim é possivel melhor ou modificar certas características através de circuitos extras.

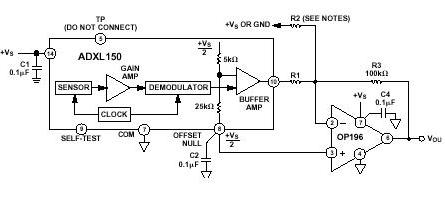

Para diminuir a banda passando do sensor, podemos conectar um amp-op a saída do sensor como mostrado na Figura 8. Tal configuração também melhora dramaticamente a resolução do sensor para baixos valores de medição.
Figura 8
O ADLX250 foi projetado para ser conectado diretamente a conversores A/D. Neste caso a saída do sensor deve ser diretamente ligada a entrada do conversor A/D. Para a conversão de baixos valores de g, deve-se conectar a saida da configuração da Figura 8, a entrada do conversor. Essa configuração pode inserir erros de escala consideráveis. Para contornar esse problema podemos inserir mais um amplificador após a saída do sinal. Essa configurações estão representadas nas Figuras 9,10 e 11, respectivamente.
Figura 9
Figura 10
Figura 11
