Especificações do ADXL250




Parâmetro

Condicões
ADXL250JQC/AQC
Min
Típico
Máx.
SENSOR

Alcance da escala

Não-linearidade

Erro de alinhamento do encapsulamento1

Sensitividade transversa2



± 40g



± 50g

0.2g

± 1g


± 2g



SENSITIVIDADE

Mudança de sensitividade devida à temperatura



Variação a partir de 25°C para TMIN ou TMAX




± 0.5 %


NIVEL DE POLARIZAÇÃO DE 0g

Tensão de polarzação da saída

Deslocamento de 0g devido à temperatura

Variação a partir de 25°C para TMIN ou TMAX



VS/2 – 0.35 V



VS/2 V

0.3g



VS/2 + 0.35 V

AJUSTE DE DESLOCAMENTO DE 0g

Ganho de tensão

Impedância de entrada

Variação na saída / variação no pino de offset



0.45 V/V

20 kW



0.5 V/V

30 kW



0.55 V/V

PERFORMANCE DE RUÍDO

Densidade de ruído

Ruído do clock



1 mg/(Hz1/2)

5 mVp-p



2.5 mg/(Hz1/2)


RESPOSTA EM FREQÜÊNCIA

Largura de Banda

Variação da largura de banda com a temperatura

Freqüência de ressonância do sensor




TMIN até TMAX

Q=5



900 Hz



1000 Hz

50 Hz

24 kHz


AUTO-TESTE

Mudança na saída3

Tensão para nível lógico "1"

Tensão para nível lógico "0"

Resistência de entrada




Pino de Self Test do nível lógico "0" para "1"



  Para o Terra




0.25 V

Vs-1 V

 30 kW




0.40 V



 50 kW




0.60 V



10 V

AMPLIFICADOR DE SAÍDA

Variação da tensão de saída



IOUT = ±100 mA



0.25 V



Vs-0.25 V

FONTE DE ALIMENTAÇÃO (Vs)

Faixa funcional de tensão de alimentação



Corrente quiescente fornecida (ambos canais)



4.0 V






3.5 mA



6.0 V



5.0 mA

FAIXA DE TEMPERATURA

ADXL250JQC

ADXL250AQC



0oC

-40oC



+70oC

+85oC





        ADXL250JQC                    $ 19,95
        ADXL250AQC                   $ 16,96

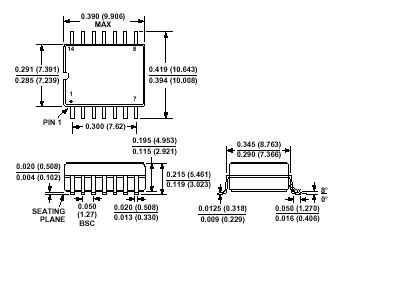

    A Figura 12 mostra as dimensões do encapsulamento do ADXL250 em polegadas, com o valor em milímetros expresso entre parênteses.

Figura 12



OBS:

O sensor ADLX250 só é fornecido com encapsulamento para montagem de superfície.

g é igual a aceleração da gravidade da Terra.
