14. CIRCUITO DE APLICAÇÃO

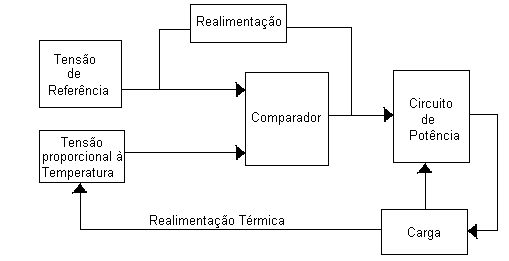

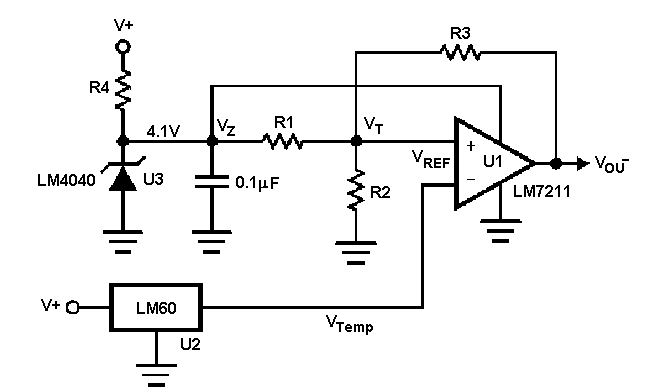

O circuito é usado para controle de temperatura em graus Celsius de um forno, por exemplo. Basicamente, pode-se representar o esquema por um diagrama de blocos.A tensão de referência vem de um circuito integrado regulador de tensão que tem um funcionamento semelhante a um zener, porém com baixa variação de tensão com a temperatura ("drift").A tensão de amostragem é retirada do sensor de temperatura LM60. Esta tensão é diretamente proporcional à temperatura da carga a ser controlada.O comparador tomará a "decisão"entre acionar ou não a carga conforme as tensões de amostragem e referência. Neste caso, se a tensão de amostragem for maior que a tensão de referência, o comparador terá uma tensão de saída próxima de zero. O TRIAC não será então gatilhado e, portanto, não haverá corrente circulando na carga. Com a carga sem energia, começa o resfriamento. A tensão de amostragem decresce até que fique menor que a tensão de referência. Neste ponto o comparador satura, permitindo que a carga receba corrente tomando a aquecer. O processo dá-se intermitentemente.A realimentação existe para que não ocorram oscilações no chaveamento do tiristor.
