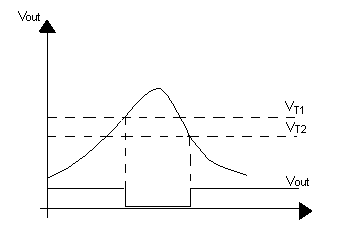

Assim quando a tensão de amostragem for maior que VT1, a tensão de referência cai para um valor menor garantindo que a tensão de amostragem seja maior (valores iguais tornam instável a comparação). Quando a tensão de amostragem fica menor que VT2 a tensão de referência sobe novamente para VT1 garantindo que tensão de amostragem seja maior que a tensão de referência. No entanto VT1 não pode ser muito maior que VT2 pois, neste caso, o tempo de intermitência seria muito grande. Um tempo pequeno garante pouca variação da temperatura em torno do valor desejado.

Representação matemática.

Para controlar a temperatura, pode-se implementar o divisor de tensão com um potenciômetro.
