2. Especificações



2.1 - Tipo: Termistor KTY 10-6

2.2 - Fabricante: Infineon Tecnologies

2.3 - Características Elétricas:  Com IOP = 1mA

Parâmetro Símbolo Valor Unidade
Min Typ Max
Resistência a 25 °C R25 1980 - 2020 W
Const. de tempo
Térmica (63% de DTA)
Ar tair   40   S
Óleo toil   4   S



2.4 - Variações máximas

Parâmetro Símbolo Valor Unidade
Max. tensão de operação
TA £ 25°C . t £ 10 ms
Vopmax 25 V
Max. corrente de operação Iopmax 7 mA
Corrente de pico
TA £ 25°C . t £ 10 ms
Iopp 10 mA
Faixa de temp. de operação Top - 50 a +150 °C

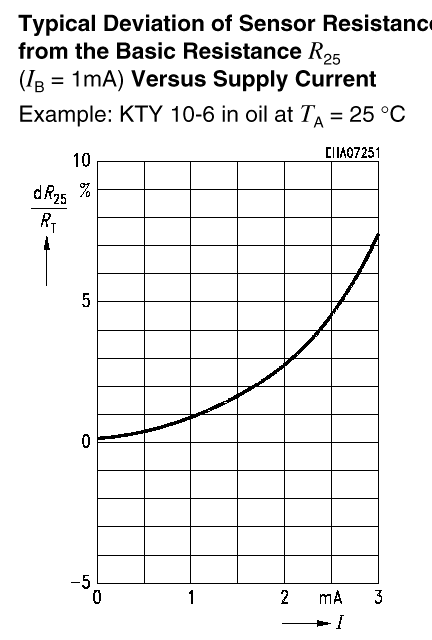

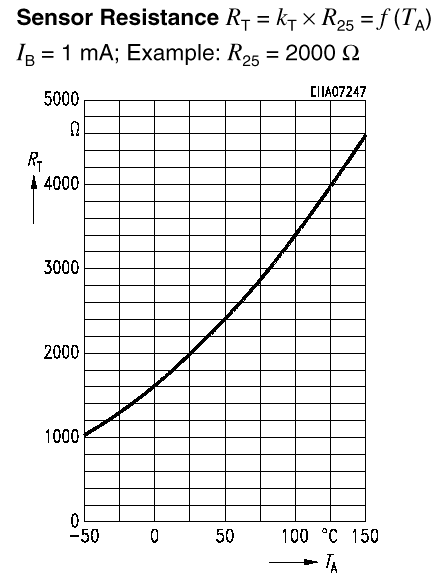

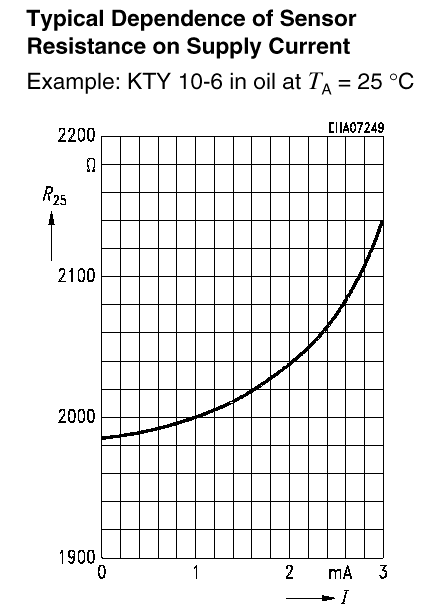

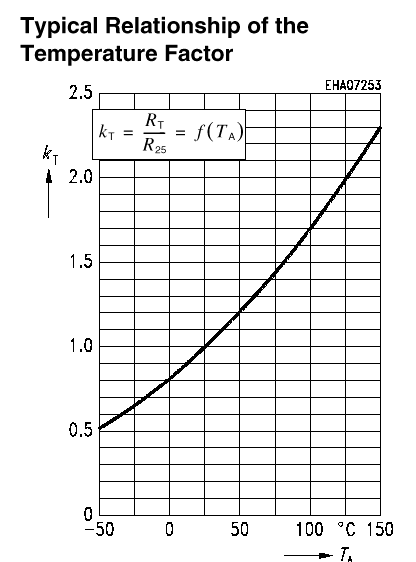

2.5 - Gráficos

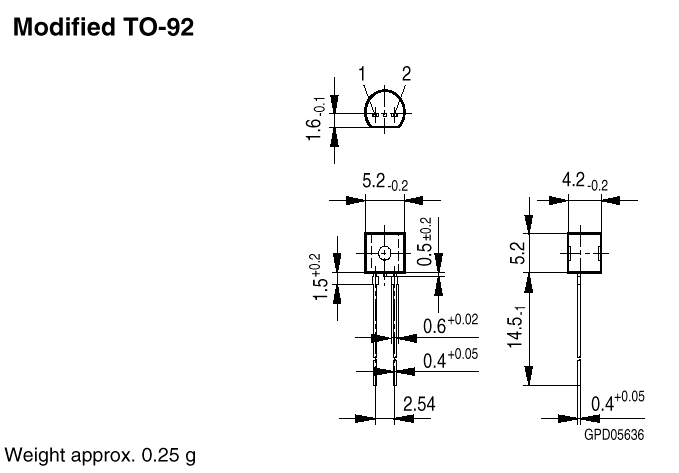

2.6 - Dimensões (mm)
