Sensor de Temperatura Phillips


        Introdução

    Estes sensores possuem alta acurácia e excelente estabilidade de longo termo. A série KTY de sensores de sílicio com tecnologia de resistores espalhados prove uma alternativa atrativa para os mais convencionais sensores baseados em tecnologia NTC ou PTC. Eles possuem algumas vantagens, dentre as quais:

  •     Estabilidade de longo termo,
  •     Tecnologia baseada no processo de fornada de Si,
  •     Característica linear virtual.
    A série de sensores escolhida neste trabalho apresenta uma flutuação de 0,20K e 0,50K, típica e máxima respectivamente, após o seu uso por 10000 horas com corrente nominal na máxima temperatura de operação.
    As propriedades destes sensores de temperatura são baseadas nas propriedades do elemento de sílicio, e logo o comportamento do sensor é estável como seu componente físico. Isto significa que as flutuações de temperatura durante a vida útil do sensor é desprezível.

        Estabilidade de Longo Termo

       Assumindo que o sensor é utilizado na metade da temperatura máxima específicada, este sensor apresentará pequenas flutuações, descritas acima, por no mínimo 51 anos.


        Produtos de Processo de Fornada de Si

    Como estes sensores são baseados na tecnologia de Si, a sua construção foi indiretamente benefíciada pelo progresso nesta tecnologia, devido ao desenvolvimente de microprocessadores e memórias de computador, etc. Além do que, este progresso também alcançou a tecnologia de encapsulamento (produtos menores e maior volume de produtos fabricados).

        Características Lineares Virtuais

    Sensores de temperatura de sílicio mostram uma característica linear virtual comparados à caracteristica exponencial dos NTCs, veja Fig.01 abaixo. Isto significa que estes sensores tem um coeficiente de temperatura TK que é aproximadamente constante por toda a faixa de temperatura. Esta característica pode ser idealmente explorada quando o sensor é usado para prover, por exemplo, compensação de temperatura para um microprocessador com um conversor A/D.

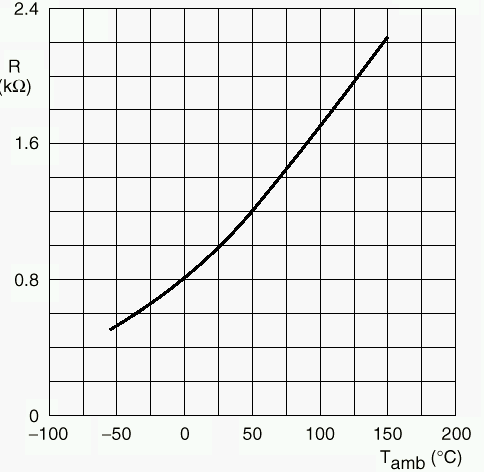

Fig. 01 Característica do KTY81

     Deste grafico, tambem nos diz que estes sensores sao PTC, ou seja, sua resistencia aumenta com o aumento da temperatura. Sendo este o principio de funcionamento do sensor. Ou seja, sabendo-se dois valores de resistencia deste sensor PTC a duas temperaturas diferentes, podemos obter outros valores da sua resistencia em outras temperaturas. Ou ainda, podemos, por exemplo, projetar um circuito que meca uma certa temperatura e a compare com outra (temperatura padrao do PTC) e tranduza esta grandeza para tensao; depois amplificamos esta tensao (condicionamento do sinal) e, por exemplo, mostramos esta temperatura num display.
