Sensor de Temperatura Phillips

           Descrição

    Os sensores da série KTY81-1 tem um coeficiente de temperatura positivo para resistência e são propícios para uso em medidas e sistemas de controle. Estes sensores são colocados em um encapsulamento de plástico SOD70, este en- capsulamento é mostrado na figura da página de apresentação deste trabalho.

    Pinagem

PINO
DESCRIÇÂO
1
contato eletrico
2
contato elétrico
3
não pode ser conectado a um potencial

    A tabelas abaixo nos mostram algumas rápidas referência de dados da série KTY81-1

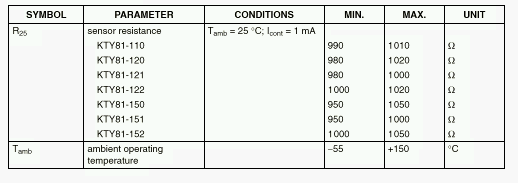

Tabela1. Referência Rápida

Tabela2. Valores Limites

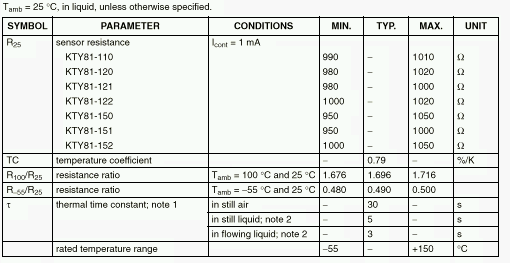

Tabela3. Características

 Notas

1. A constante de tempo térmica é o tempo que o sensor leva para atingir 63.2% da diferença total de temperatura. Por exemplo, se um sensor com uma temperatura de 250 C é movido para um ambiente com temperatura de 1000 C , o tempo para o sensor alcançar a temperatura de 47.40 C é a constante de tempo térmica.
2. Liquido inerte, por exemplo FC43 produzido pela companhia 3M.
