Sensor de Temperatura Phillips

          Tabela e Gráficos do Sensor KTY81-110

     Neste tópico do trabalho serão apresentados alguns dados, com variações de temperatura, seus respectivos coeficientes e as resitências referentes a tais dados. Só sera apresentado tópicos referentes ao KTY81-110, para maiores informações e como à título de conhecimento recomenda-se a leitura do datasheet em anexo.

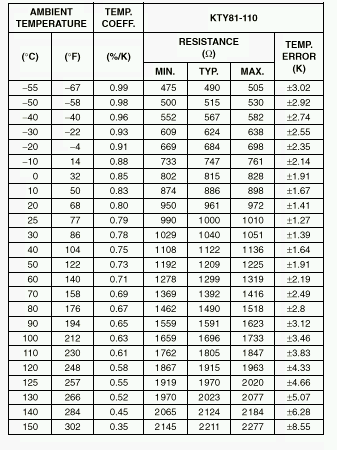

Tabela4. Temperatura ambiente, resistência correspondente, coeficiente de temperatura e erro de temperatura máximo esperado.

     A seguir apresentaremos alguns gráficos específicos ao KTY81-110 e outros comparando este sensor a outros sensores da série KTY da Philips.




Fig.08 Máximo Erro de Temperatura Esperado


Fig.09 Resistência do Sensor como uma Função da Temperatura do Ambiente;

                              valores médios. Para corrente I=1mA.


Fig.10 Resistência do Sensor como uma Função da Corrente de Operação I

     Para manter um baixo erro de temperatura, uma corrente de operação de 1mA é recomendada para temperaturas acima de 100ºC.


Fig.11 Corrente de Operação Máxima para Operação Segura


Fig.12 Desvio da Resistência do Sensor como uma Função da Corrente de

                              Operação em Líquido Inerte. Temperatura Ambiente de 25ºC.
