Universidade Federal do Paraná
Curso de Engenharia Elétrica (Graduação) - Turno Noturno
TE232 – CAD para Eletrônica
Professor Dr. Ewaldo Luiz M. Mehl
 Edital da disciplina
Nome da disciplina: CAD para Eletrônica
Código: TE232
Natureza: Obrigatória
Pré-Requisitos : não tem
Aulas teóricas semanais: 00
Aulas práticas semanais: 02
Número de horas previstas por semestre: 30

Textos Auxiliares de Ensino – Autor: Ewaldo L. M. Mehl

1) Conceitos fundamentais sobre placas de circuito impresso  Clique Aqui

2) Apresentação do software EAGLE  Clique Aqui

3) Operação Básica do Software EAGLE  Clique Aqui

Software EAGLE

Slides das aulas – Autor: Ewaldo L. M. Mehl

  • Placas de Circuito Impresso – Conceitos Fundamentais  Clique Aqui

  • Apresentação do software de EDA EAGLE  Clique Aqui

Tarefas

  • Tarefa 1 - Questionário   Clique Aqui
  • Tarefa 2 - Arduino mínimo   Clique Aqui
  • Tarefa 3 - Luz Temporizada para Automóveis  Clique Aqui
  • Tarefa 4 - Voltímetro com ICL7107  Clique Aqui
  • Tarefa 5 - Shield com display 16x2 para Arduino   Clique Aqui
  • Tarefa 6 - Interface I²C para Arduino   Clique Aqui
  • Tarefa 7 - Cronômetro Digital com circuito integrado 74C926   Clique Aqui
  • Tarefa 8 - Geração dos arquivos GERBER e EXCELLON  Clique Aqui
  • Tarefa 9 -
  • Tarefa 10 -

Textos de apoio (outros autores):

SPICE - Simulation Program with Integrated Circuit Emphasis - L. W. Nagel & D. O. Peterson (1973)   Clique Aqui

CIRCUIBRÁS - Manual Técnico   Clique Aqui

CIRCUIBRÁS - Informações complementares   Clique Aqui

The Tides of EDA - Alberto Sangiovanni-Vincentelli (University of California at Berkeley) - Invited keynote speech at the 40th Design Automation Conference (2003)   Clique Aqui

Manual do software EAGLE - Texto em Inglês; 743 kB

Tutorial do software EAGLE - Texto em Inglês; 192 kB

Vídeos sobre circuitos impressos:



Software

obs.: As versões freeware (gratuitas) do EAGLE comercializadas pela CadSoft tem as seguintes limitações:

  • A placa de circuito impresso deve ter dimensões máximas de 100 mm x 80 mm (4 polegadas x 3.2 polegadas).
  • A placa de circuito impresso deve ter no máximo duas camadas condutoras (Superior e Inferior).
  • O diagrama esquemático do circuito é limitado a uma folha.
  • Não é oferecido suporte técnico por FAX ou telefone. O usuário pode no entanto enviar perguntas por e-mail e participar do fórum de discussão da CadSoft.
  • O uso da versão gratuita do EAGLE é restrito a projetos acadêmicos e outros projetos sem fins lucrativos.
Método Simplificado de Fabricação de Circuitos Impressos, ideal para ser usado em conjunto com ferramentas de ECAD como o EAGLE. Clique aqui para ver essas instruções.

Exemplo de uso do software EAGLE: Fonte de alimentação com saída ajustável utilizando o Regulador LM 317

Arquivos .sch e .brd - Clique aqui

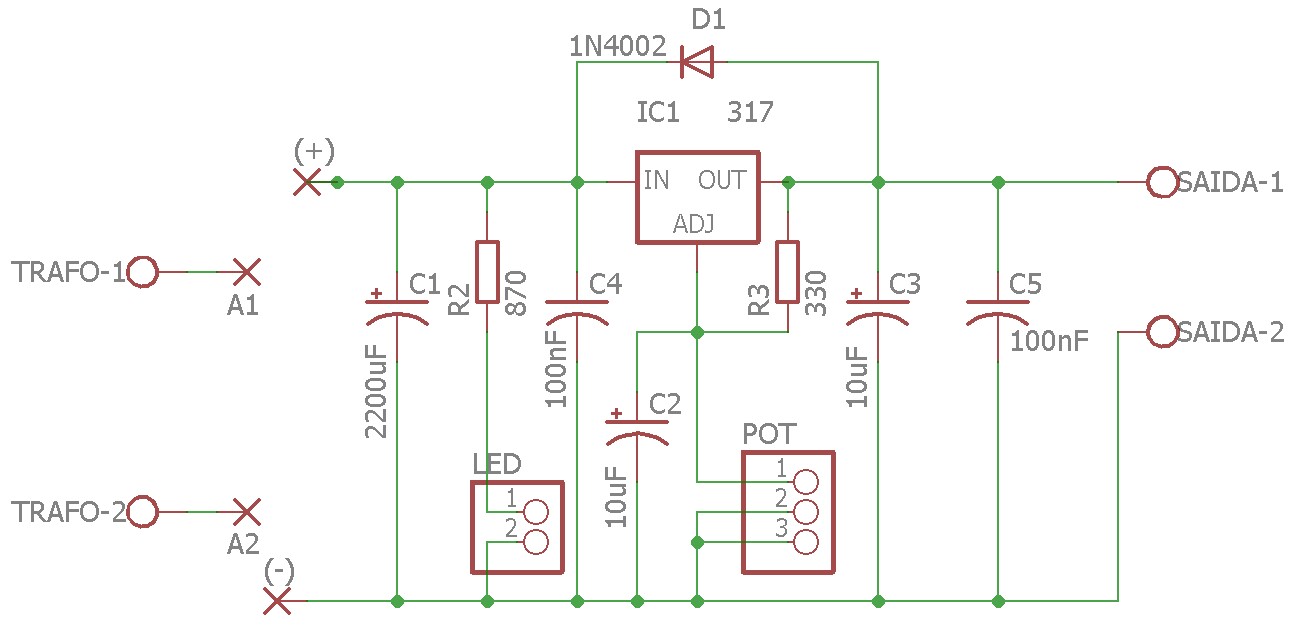

Diagrama esquemático:

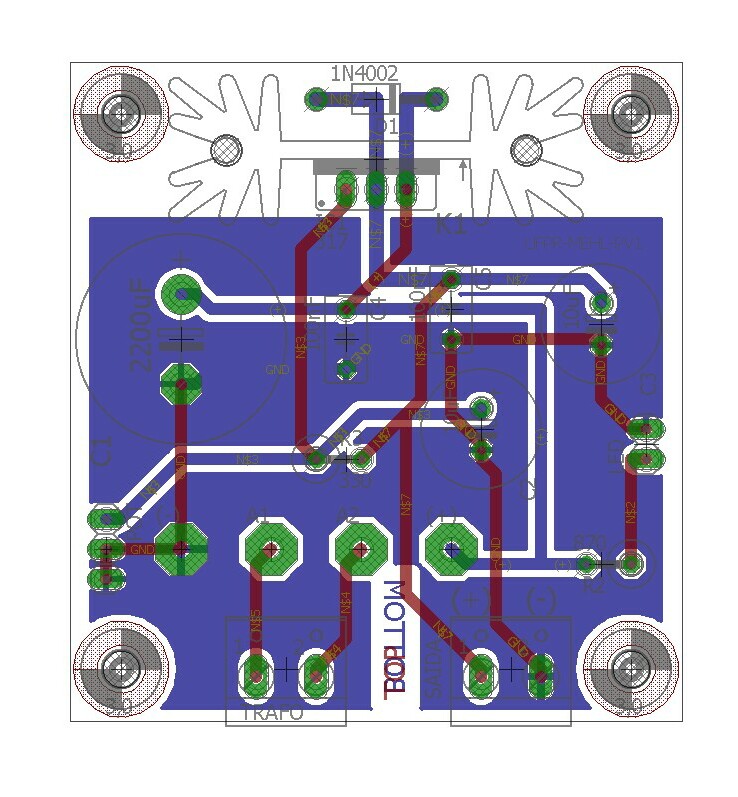

Placa de Circuito Impresso:

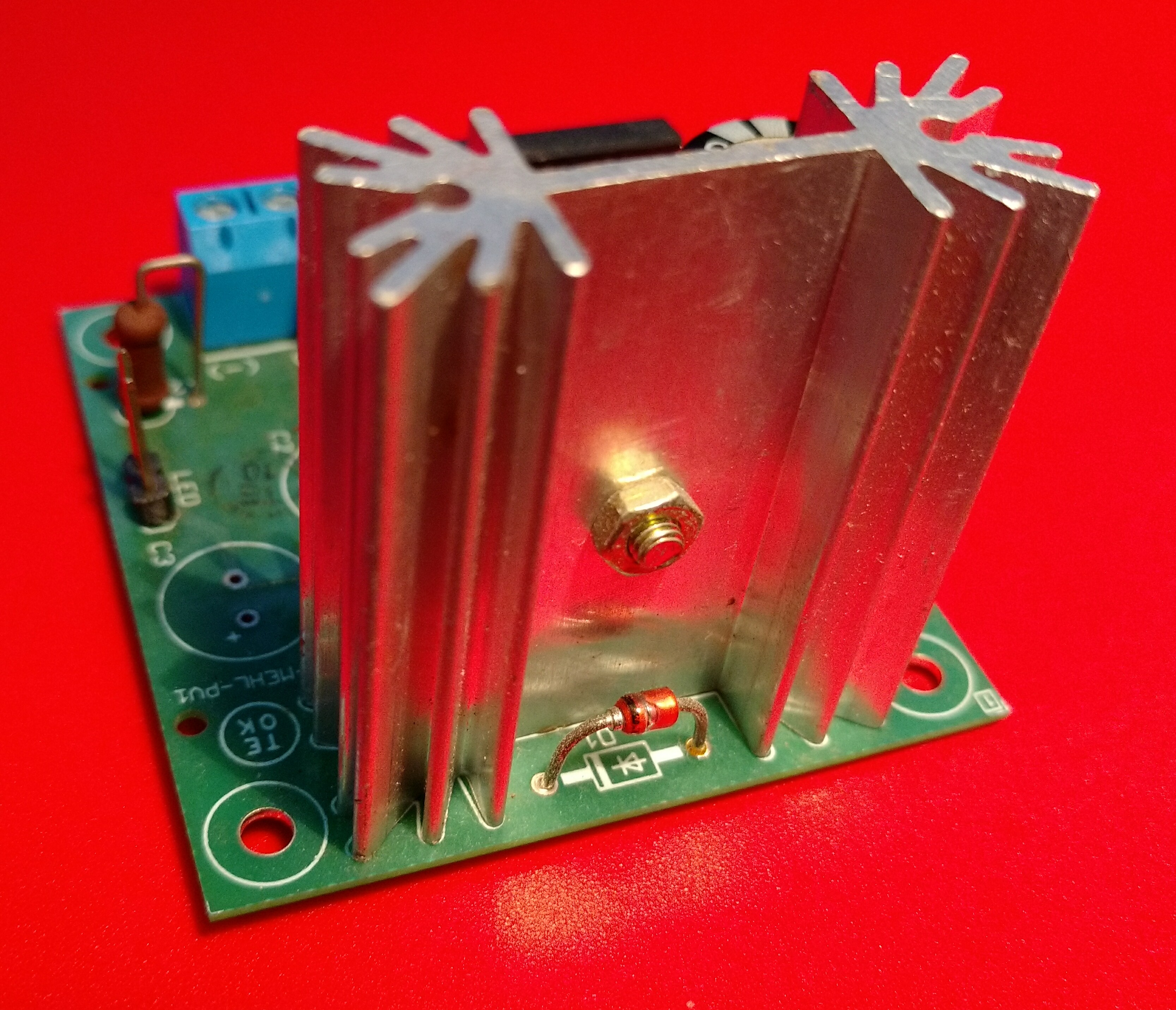

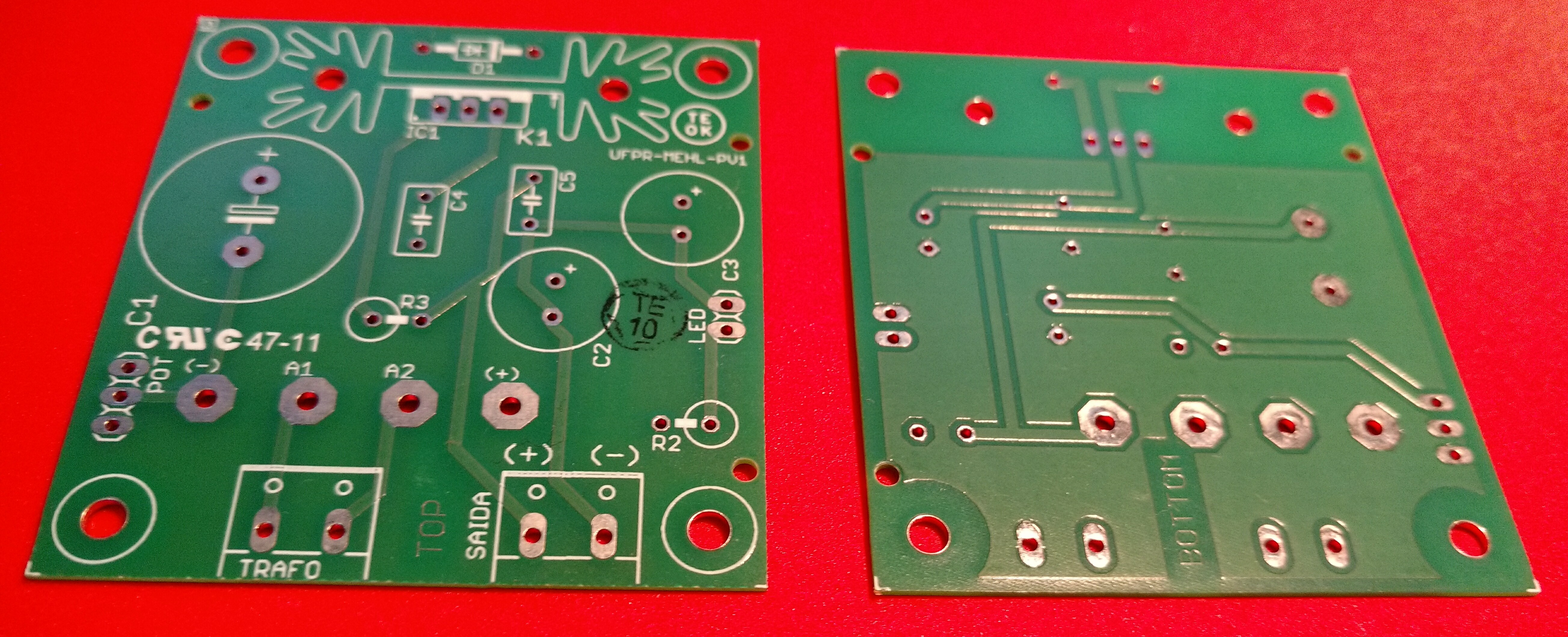

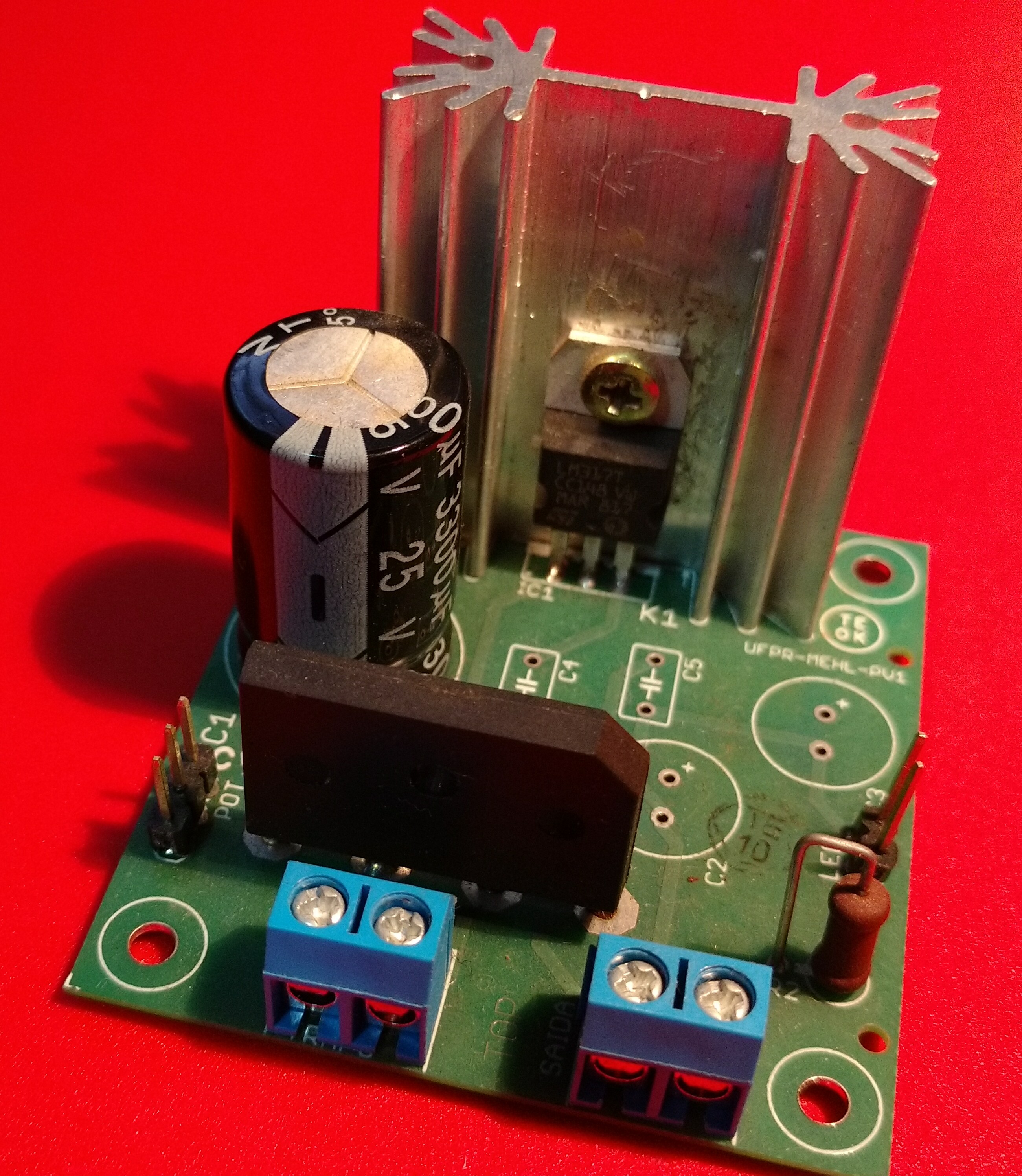

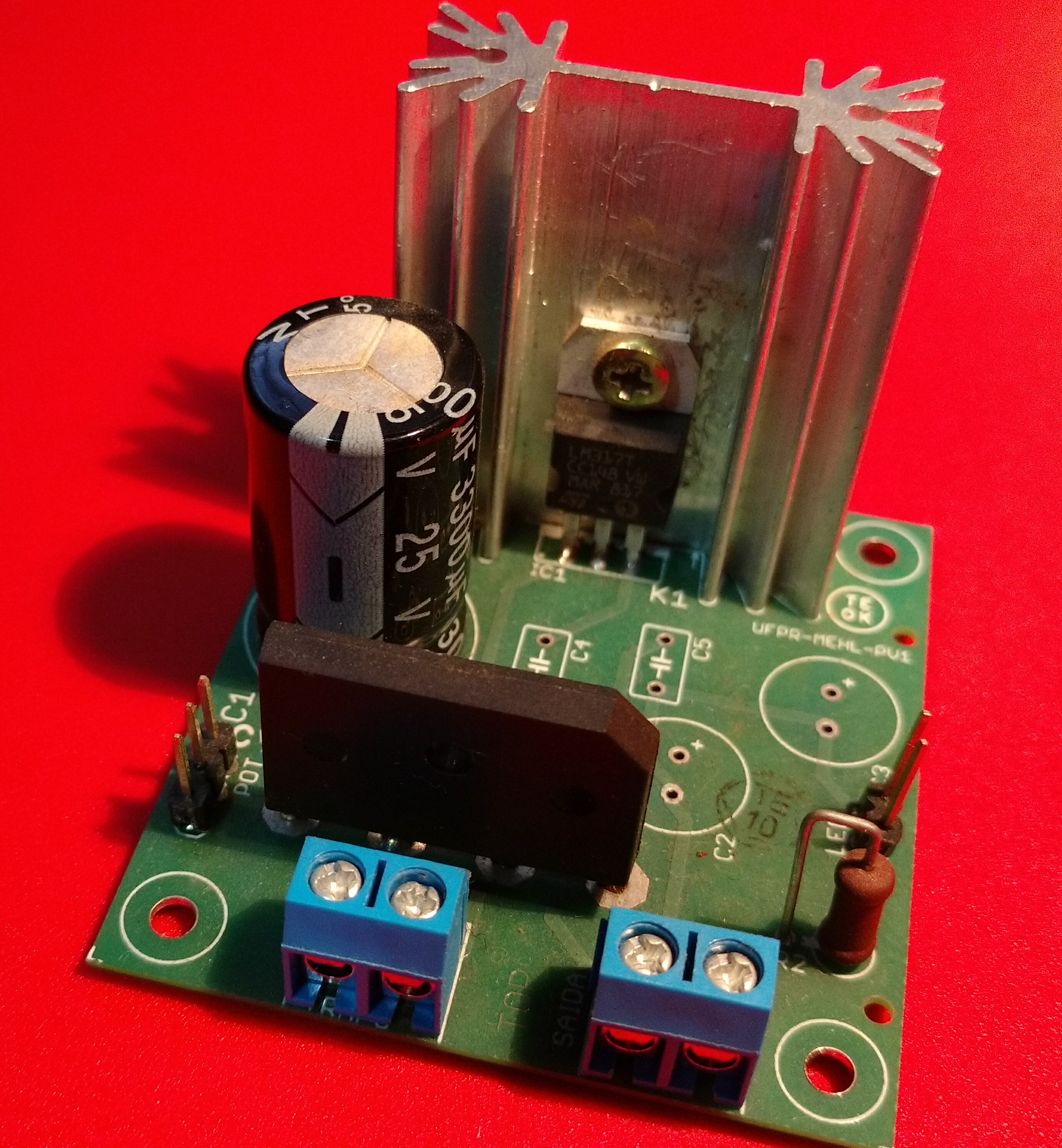

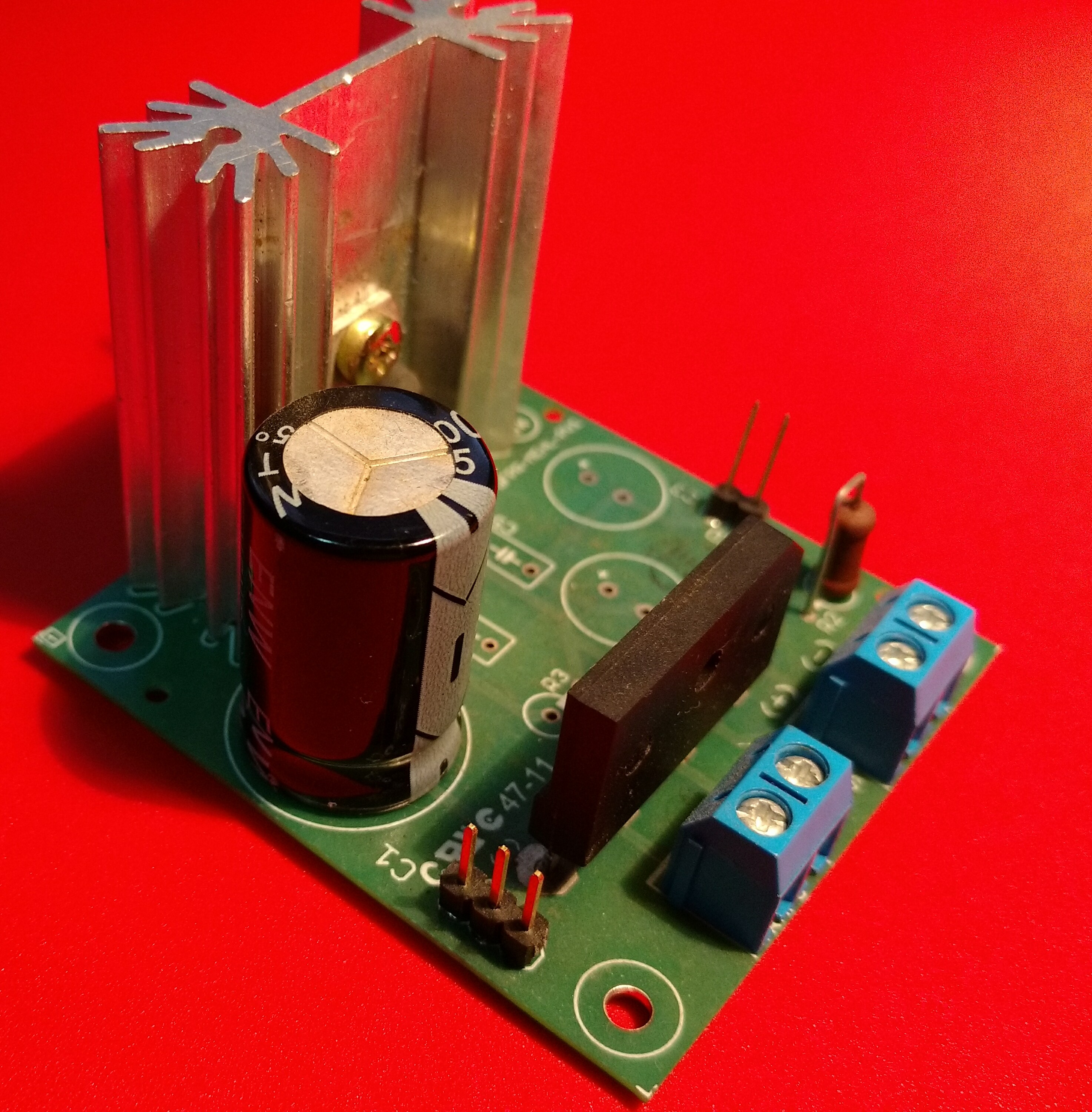

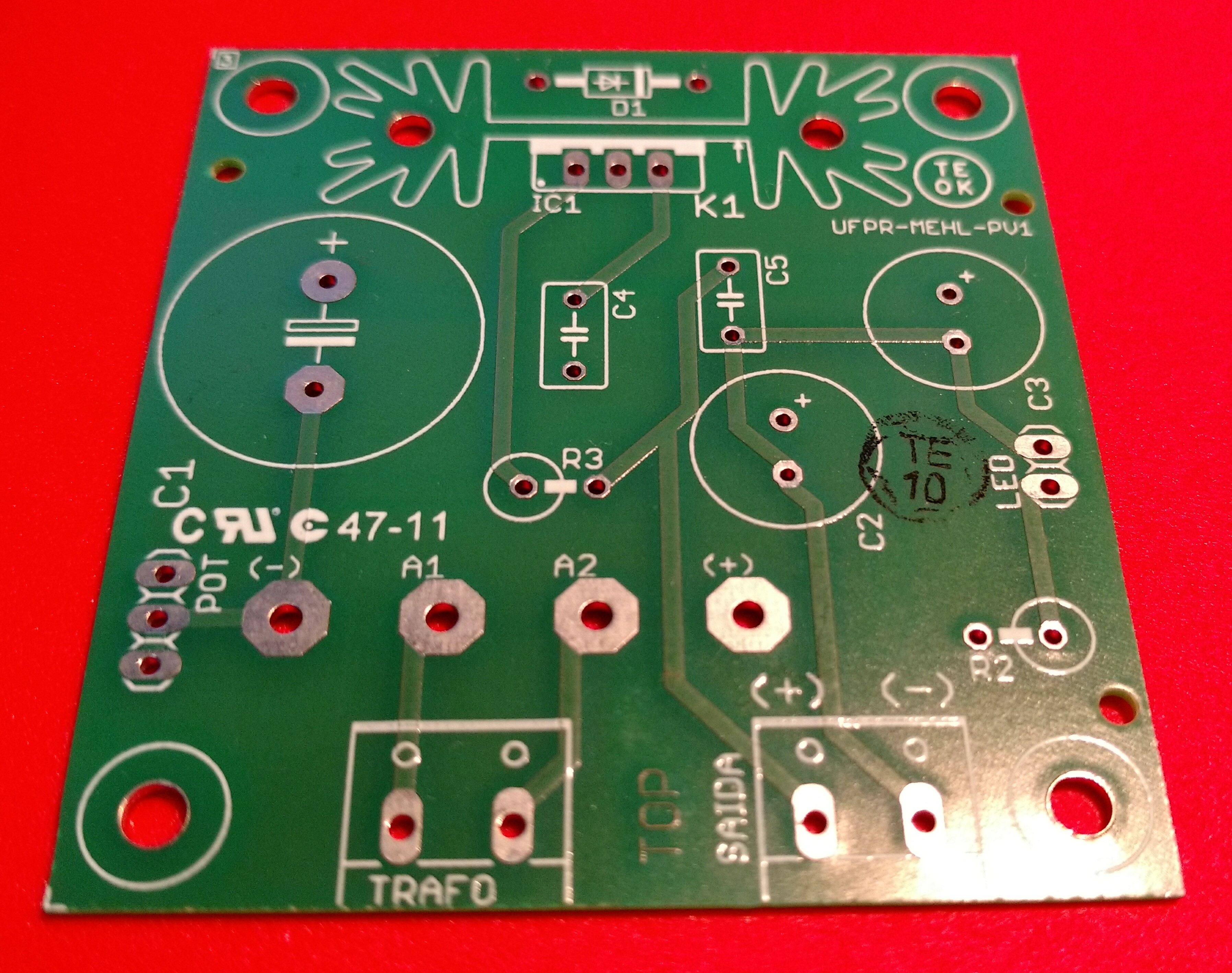

Fotos do Protótipo (clique sobre a foto para vê-la em tamanho maior):
